Page 37 - สะพานเครื่องหนุนมั่น
P. 37
3-6

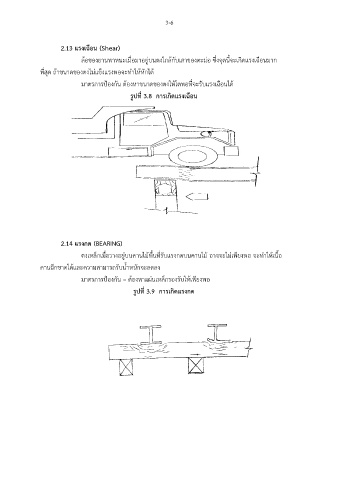

2.13 แรงเฉือน (Shear)
ล้อของยานพาหนะเมื่อมาอยู่บนตงใกล้กับเสาของตะม่อ ซึ่งจุดนี้จะเกิดแรงเฉือนมาก
็
ที่สุด ถ้าขนาดของตงไม่แขงแรงพอจะทำให้หักได้
มาตรการป้องกัน ต้องหาขนาดของตงให้โตพอที่จะรับแรงเฉือนได้
รูปที่ 3.8 การเกิดแรงเฉือน
2.14 แรงกด (BEARING)
ตงเหล็กเมอวางอยู่บนคานไม้พื้นที่รับแรงกดบนคานไม้ อาจจะไม่เพียงพอ จะทำให้เนื้อ
ื่
คานฉีกขาดได้และความสามารถรับน้ำหนักจะลดลง
มาตรการป้องกัน – ต้องหาแผ่นเหล็กรองรับให้เพียงพอ
รูปที่ 3.9 การเกิดแรงกด
