3-9

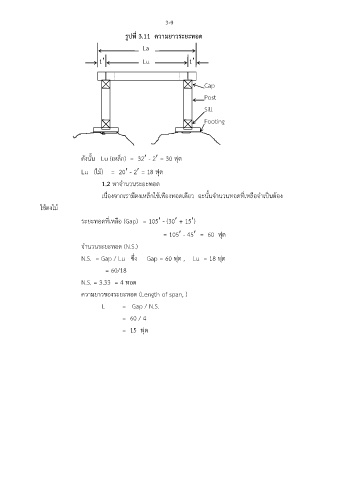

รูปที่ 3.11 ความยาวระยะทอด
La

1 Lu 1

Cap
Post

Sill
Footing

ดังนั้น Lu (เหล็ก) = 32 - 2 = 30 ฟุต
Lu (ไม้) = 20 - 2 = 18 ฟุต

1.2 หาจำนวนระยะทอด

เนื่องจากเรามีตงเหล็กใช้เพียงทอดเดียว ฉะนั้นจำนวนทอดที่เหลือจำเป็นต้อง
ใช้ตงไม้

ระยะทอดที่เหลือ (Gap) = 105 - (30 + 15)

= 105 - 45 = 60 ฟุต

จำนวนระยะทอด (N.S.)

N.S. = Gap / Lu ซึ่ง Gap = 60 ฟุต , Lu = 18 ฟุต
= 60/18

N.S. = 3.33 = 4 ทอด
ความยาวของระยะทอด (Length of span, )

L = Gap / N.S.
= 60 / 4

= 15 ฟุต
