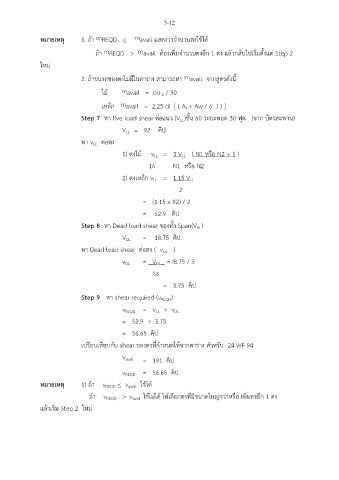

3-12

m
m
หมายเหตุ 1. ถ้า REQD < avail แสดงว่าจำนวนตงใช้ได้
m
m
ถ้า REQD > avail ต้องเพิ่มจำนวนตงอีก 1 ตง แล้วกลับไปเริ่มตั้งแต่ Step 2
ใหม่

m
2. ถ้าขนาดของตงไม่มีในตาราง สามารถหา avail จากสูตรดังนี้
m
ไม้ avail = bd / 30
2
m
เหล็ก avail = 2.25 di [ { A + Aw / 6 ) } ]
f
Step 7 หา live load shear ต่อแนว (V )ชั้น 60 ระยะทอด 30 ฟุต (จาก บัตรสะพาน)
LL
V = 92 คิป
LL
หา v ต่อตง
LL
1) ตงไม้ v = 3 V ( N1 หรือ N2 + 1 )
LL
LL
16 N1 หรือ N2

2) ตงเหล็ก v = 1.15 V
LL
LL
2
= (1.15 x 92) / 2

= 52.9 คิป
Step 8 หา Dead load shear ของทั้ง Span(V )
DL
V = 18.75 คิป
DL
หา Dead load shear ต่อตง ( v )
DL
v = V = !8.75 / 5
DL
DL
Ns
= 3.75 คิป

Step 9 หา shear required (v REQD )

v REQD = v + v
LL
DL
= 52.9 + 3.75
= 56.65 คิป
เปรียบเทียบกับ shear ของตงที่กำหนดให้จากตาราง สำหรับ 24 WF 94

v avail = 191 คิป
v REQD = 56.65 คิป

หมายเหตุ 1) ถ้า v REQD < v ใช้ได้
avail
ถ้า v REQD > v ใช้ไม่ได้ ให้เลือกตงที่มีขนาดใหญ่กว่าหรือ เพิ่มตงอก 1 ตง
ี
avail
แล้วเริ่ม Step 2 ใหม่
