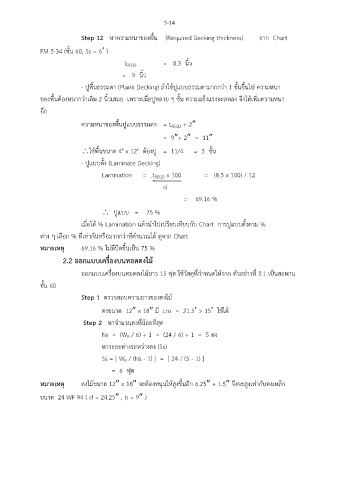

3-14

Step 12 หาความหนาของพื้น (Required Decking thickness) จาก Chart

FM 5-34 (ชั้น 60, Ss = 6 )

t REQD = 8.3 นิ้ว
= 9 นิ้ว

- ปูพื้นธรรมดา (Plank Decking) ถ้าใช้ปูแบบธรรมดามากกว่า 1 ชั้นขึ้นไป ความหนา
ของพื้นต้องหนากว่าเดิม 2 นิ้วเสมอ เพราะเมื่อปูหลาย ๆ ชั้น ความแข็งแรงจะลดลง จึงให้เพิ่มความหนา

อีก

ความหนาของพื้นปูแบบธรรมดา = t REQD + 2

= 9+ 2 = 11

ใช้พื้นขนาด 4" x 12" ต้องปู = 11/4 = 3 ชั้น
- ปูแบบตั้ง (Laminate Decking)

Lamination = t REQD x 100 = (8.3 x 100) / 12

d
= 69.16 %

 ปูแบบ = 75 %

เมื่อได้ % Lamination แล้วนำไปเปรียบเทียบกับ Chart การปูแบบตั้งตาม %

ต่าง ๆ เลือก % ที่เท่ากันหรือมากกว่าที่คำนวณได้ ดูจาก Chart
ี
หมายเหตุ 69.16 % ไม่มปัดขึ้นเป็น 75 %
2.2 ออกแบบเครื่องบนทอดตงไม้

ออกแบบเครื่องบนทอดตงไม้ยาว 15 ฟุต ใช้วัสดุที่กำหนดให้จาก ตัวอย่างที่ 3.1 เป็นสะพาน
ชั้น 60

Step 1 ตรวจสอบความยาวของตงไม้

ตงขนาด 12 x 18 มี Lm = 21.5 > 15 ใช้ได้

Step 2 หาจำนวนตงที่น้อยที่สุด
Ns = (W / 6) + 1 = (24 / 6) + 1 = 5 ตง
R
หาระยะห่างระหว่างตง (Ss)
Ss = [ W / (Ns - 1) ] = [ 24 / (5 - 1) ]
R
= 6 ฟุต

หมายเหตุ ตงไม้ขนาด 12 x 18 จะต้องหนุนให้สูงขึ้นอีก 6.25 + 1.5 จึงจะสูงเท่ากบตงเหล็ก
ั
ขนาด 24 WF 94 ( d = 24.25 , b = 9 )
