4-4

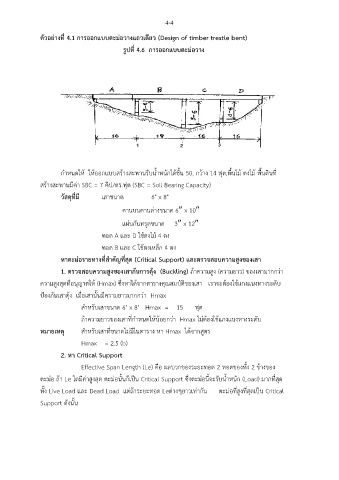

ตัวอย่างที่ 4.1 การออกแบบตะม่อวางแถวเดียว (Design of timber trestle bent)

รูปที่ 4.6 การออกแบบตะมอวาง
่

กำหนดให้ ให้ออกแบบสร้างสะพานรับน้ำหนักได้ชั้น 50, กว้าง 14 ฟุต,พื้นไม้ ตงไม้ พื้นดินที่
สร้างสะพานมีค่า SBC = 7 คิป/ตร.ฟุต (SBC = Soil Bearing Capacity)

วัสดุที่มี เสาขนาด 6" x 8"

คานบนคานล่างขนาด 6 x 10

แผ่นกันทรุดขนาด 3 x 12
ทอด A และ D ใช้ตงไม้ 4 ตง

ทอด B และ C ใช้ตงเหล็ก 4 ตง

หาตะมอรายทางที่สำคัญที่สุด (Critical Support) และตรวจสอบความสูงของเสา
่
1. ตรวจสอบความสูงของเสากันการดุ้ง (Buckling) ถ้าความสูง (ความยาว) ของเสามากกว่า

ความสูงสุดที่อนุญาตให้ (Hmax) ซึ่งหาได้จากตารางคุณสมบัติของเสา เราจะต้องใช้แกงแนงทางระดับ

ป้องกันเสาดุ้ง เมื่อเสานั้นมีความยาวมากกว่า Hmax
สำหรับเสาขนาด 6" x 8" Hmax = 15 ฟุต

ถ้าความยาวของเสาที่กำหนดให้น้อยกว่า Hmax ไม่ต้องใช้แกงแนงทางระดับ
หมายเหตุ สำหรับเสาที่ขนาดไม่มีในตาราง หา Hmax ได้จากสูตร

Hmax = 2.5 (b)

2. หา Critical Support
Effective Span Length (Le) คือ ผลบวกของระยะทอด 2 ทอดของทั้ง 2 ข้างของ

ตะม่อ ถ้า Le ใดมีค่าสูงสุด ตะม่อนั้นก็เป็น Critical Support ซึ่งตะม่อนี้จะรับน้ำหนัก (Load) มากที่สุด
ทั้ง Live Load และ Dead Load แต่ถ้าระยะทอด Leต่างๆยาวเท่ากัน ตะมอที่สูงที่สุดเป็น Critical
่
Support ดังนั้น
