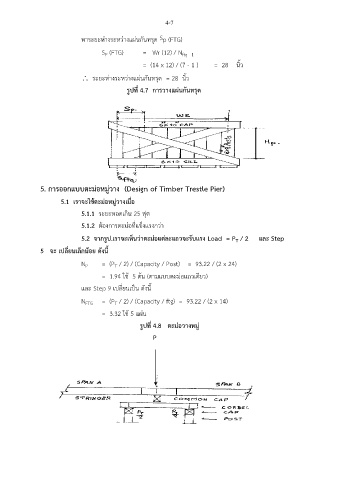

4-7

S
หาระยะห่างระหว่างแผ่นกันทรุด p (FTG)
S (FTG) = Wr (12) / N ftg - 1
P
= (14 x 12) / (7 - 1 ) = 28 นิ้ว

 ระยะห่างระหว่างแผ่นกันทรุด = 28 นิ้ว

รูปที่ 4.7 การวางแผ่นกันทรุด

5. การออกแบบตะม่อหมู่วาง (Design of Timber Trestle Pier)

ู่
5.1 เราจะใช้ตะม่อหมวางเมื่อ
5.1.1 ระยะทอดเกิน 25 ฟุต
5.1.2 ต้องการตะม่อที่แข็งแรงกว่า

5.2 จากรูป.เราจะเห็นว่าตะม่อแต่ละแถวจะรับแรง Load = P / 2 และ Step
T
5 จะ เปลี่ยนเล็กน้อย ดังนี้

N = (P / 2) / (Capacity / Post) = 93.22 / (2 x 24)
T
P
= 1.94 ใช้ 5 ต้น (ตามแบบตะม่อแถวเดียว)
และ Step 9 เปลี่ยนเป็น ดังนี้

N = (P / 2) / (Capacity / ftg) = 93.22 / (2 x 14)
FTG
T
= 3.32 ใช้ 5 แผ่น
รูปที่ 4.8 ตะม่อวางหม ู่

P
