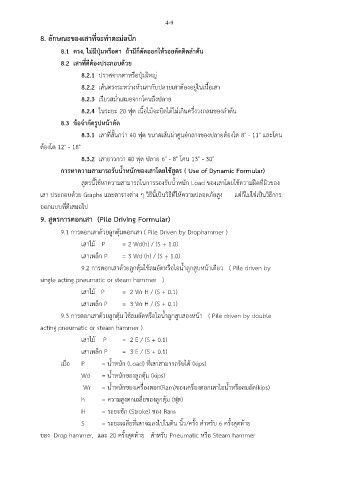

4-9

8. ลักษณะของเสาที่จะทำตะม่อปัก

ี
8.1 ตรง, ไม่มปุ่มหรือตา ถ้ามีก็ตัดออกให้รอยตัดติดลำต้น
8.2 เสาที่ดีต้องประกอบด้วย
8.2.1 ปราศจากตาหรือปุ่มใหญ่

8.2.2 เส้นตรงระหว่างหัวเสากับปลายเสาต้องอยู่ในเนื้อเสา
8.2.3 เรียวสม่ำเสมอจากโคนถึงปลาย

8.2.4 ในระยะ 20 ฟุต เนื้อไม้จะบิดได้ไม่เกินครึ่งวงกลมของลำต้น

8.3 ข้อจำกัดรูปหน้าตัด
8.3.1 เสาที่สั้นกว่า 40 ฟุต ขนาดเส้นผ่าศูนย์กลางของปลายต้องโต 8" - 11" และโคน

ต้องโต 12" - 18"

8.3.2 เสายาวกว่า 40 ฟุต ปลาย 6" - 8" โคน 13" - 30"
การหาความสามารถรับน้ำหนักของเสาโดยใช้สูตร ( Use of Dynamic Formular)

สูตรนี้ใช้หาความสามารถในการรองรับน้ำหนัก Load ของเสาโดยใช้ความฝืดที่ผิวของ

เสา ประกอบด้วย Graphs และตารางต่าง ๆ วิธีนี้เป็นวิธีที่ให้ความปลอดภัยสูง แต่กไม่ใช่เป็นวิธีการ
็
ออกแบบที่ดีเสมอไป

9. สูตรการตอกเสา (Pile Driving Formular)

9.1 การตอกเสาด้วยลูกตุ้มตอกเสา ( Pile Driven by Drophammer )
เสาไม้ P = 2 Wd(h) / (S + 1.0)

เสาเหล็ก P = 3 Wd (h) / (S + 1.0)

9.2 การตอกเสาด้วยลูกตุ้มใช้ลมอัดหรือไอน้ำลูกสูบหน้าเดียว ( Pile driven by
single acting pneumatic or steam hammer )

เสาไม้ P = 2 Wr H / (S + 0.1)
เสาเหล็ก P = 3 Wr H / (S + 0.1)

9.3 การตอกเสาด้วยลูกตุ้ม ใช้ลมอัดหรือไอน้ำลูกสูบสองหน้า ( Pile driven by double

acting pneumatic or steam hammer )
เสาไม้ P = 2 E / (S + 0.1)

เสาเหล็ก P = 3 E / (S + 0.1)
เมื่อ P = น้ำหนัก (Load) ที่เสาสามารถรับได้ (kips)

Wd = น้ำหนักของลูกตุ้ม (kips)

Wr = น้ำหนักของเครื่องตอก(Ram)ของเครื่องตอกเสาไอน้ำหรือลมอัด(kips)
h = ความสูงตกเฉลี่ยของลูกตุ้ม (ฟุต)

H = ระยะชัก (Stroke) ของ Ram

S = ระยะเฉลี่ยที่เสาจมลงไปในดิน นิ้ว/ครั้ง สำหรับ 6 ครั้งสุดท้าย
ของ Drop hammer, และ 20 ครั้งสุดท้าย สำหรับ Pneumatic หรือ Steam hammer
