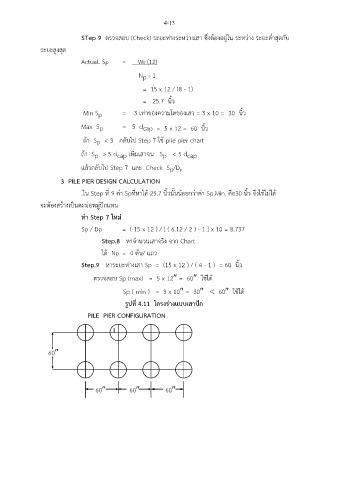

4-13

STep 9 ตรวจสอบ (Check) ระยะห่างระหว่างเสา ซึ่งต้องอยู่ใน ระหว่าง ระยะต่ำสุดกับ

ระยะสูงสุด
Actual. S = Wr (12)
P
N - 1
p
= 15 x 12 / (8 - 1)

= 25.7 นิ้ว

Min S = 3 เท่าของความโตของเสา = 3 x 10 = 30 นิ้ว
p
Max S = 5 d cap = 5 x 12 = 60 นิ้ว
p
ถ้า S < 3 กลับไป Step 7 ใช้ pile pier chart
p
ิ่
ถ้า S > 5 d cap เพมเสาจน S < 5 d cap
p
p
แล้วกลับไป Step 7 และ Check S /D
p
p
3 PILE PIER DESIGN CALCULATION
.ใน Step ที่ 9 ค่า Spที่หาได้ 25.7 นิ้วนั้นน้อยกว่าค่า Sp.Min. คือ30 นิ้ว จืงใช้ไมได้
่
จะต้องสร้างเป็นตะม่อหมู่ปักแทน
่
ทำ Step 7 ใหม
Sp / Dp = ( 15 x 12 ) / [ ( 6.12 / 2 ) - 1 ] x 10 = 8.737

Step.8 หาจำนวนเสาจริง จาก Chart
ได้ Np = 4 ต้น/ แถว

Step.9 หาระยะห่างเสา Sp = (15 x 12 ) / ( 4 - 1 ) = 60 นิ้ว

ตรวจสอบ Sp (max) = 5 x 12 = 60 ใช้ได้

Sp ( min ) = 3 x 10 = 30  60 ใช้ได้
รูปที่ 4.11 โครงร่างแบบเสาปัก

PILE PIER CONFIGURATION

60

60 60 60
