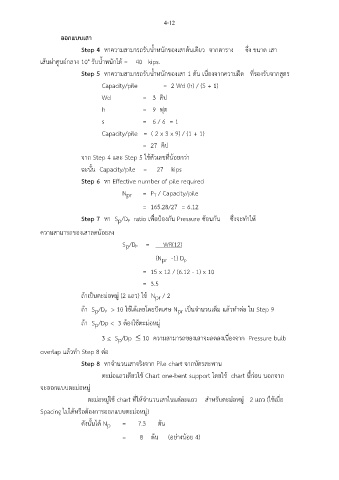

ออกแบบเสา

Step 4 หาความสามารถรับน้ำหนักของเสาต้นเดียว จากตาราง ซึ่ง ขนาด เสา
เส้นผ่าศูนย์กลาง 10" รับน้ำหนักได้ = 40 kips.

Step 5 หาความสามารถรับน้ำหนักของเสา 1 ต้น เนื่องจากความฝืด ที่รองรับจากสูตร

Capacity/pile = 2 Wd (h) / (S + 1)
Wd = 3 คิป

h = 9 ฟุต

s = 6 / 6 = 1
Capacity/pile = ( 2 x 3 x 9) / (1 + 1)

= 27 คิป
จาก Step 4 และ Step 5 ใช้ตัวเลขที่น้อยกว่า

ฉะนั้น Capacity/pile = 27 kips
Step 6 หา Effective number of pile required

N = P / Capacity/pile
pr
T
= 165.28/27 = 6.12

Step 7 หา S /D ratio เพื่อป้องกัน Pressure ซ้อนกัน ซึ่งจะทำให้
p
P
ความสามารถของเสาลดน้อยลง
S /D = WR(12)
p
P
(N -1) D
pr
p
= 15 x 12 / (6.12 - 1) x 10

= 3.5

ถ้าเป็นตะม่อหมู่ (2 แถว) ใช้ N / 2
pr
ถ้า S /D > 10 ใช้ได้เลยโดยปัดเศษ N เป็นจำนวนเต็ม แล้วทำต่อ ใน Step 9
p
pr
P
ถ้า S /Dp < 3 ต้องใช้ตะม่อหมู่
p
3 < S /Dp  10 ความสามารถของเสาจะลดลงเนื่องจาก Pressure bulb
p
overlap แล้วทำ Step 8 ต่อ
Step 8 หาจำนวนเสาจริงจาก Pile chart จากบัตรสะพาน

ตะม่อแถวเดียวใช้ Chart one-bent support โดยใช้ chart นี้ก่อน นอกจาก

จะออกแบบตะม่อหมู่
ตะม่อหมู่ใช้ chart ที่ให้จำนวนเสาในแต่ละแถว สำหรับตะม่อหมู่ 2 แถว (ใช้เมื่อ

Spacing ไม่ได้หรือต้องการออกแบบตะม่อหมู่)

ดังนั้นได้ N = 7.3 ต้น
p
= 8 ต้น (อย่างน้อย 4)
