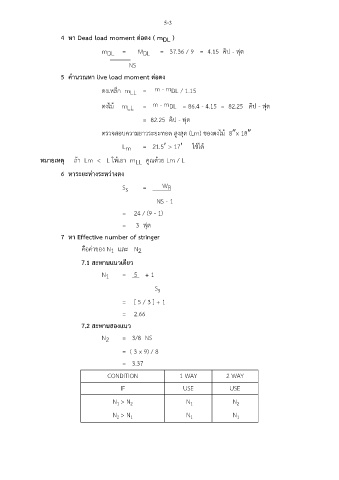

4 หา Dead load moment ต่อตง ( m )
DL
m = M = 37.36 / 9 = 4.15 คิป - ฟุต
DL
DL
NS

5 คำนวณหา live load moment ต่อตง

ตงเหล็ก m = m - m DL / 1.15
LL
ตงไม้ m = m - m DL = 86.4 - 4.15 = 82.25 คิป - ฟุต
LL
= 82.25 คิป - ฟุต

ตรวจสอบความยาวระยะทอด สูงสุด (Lm) ของตงไม้ 8x 18

L = 21.5 > 17 ใช้ได้
m
หมายเหตุ ถ้า Lm < L ให้เอา m คูณด้วย Lm / L
LL
6 หาระยะห่างระหว่างตง

W
S = R
s
NS - 1

= 24 / (9 - 1)
= 3 ฟุต

7 หา Effective number of stringer
คือค่าของ N และ N
2
1
7.1 สะพานแนวเดียว

N = 5 + 1
1
S
s
= [ 5 / 3 ] + 1

= 2.66
7.2 สะพานสองแนว

N = 3/8 NS
2
= ( 3 x 9) / 8
= 3.37

CONDITION 1 WAY 2 WAY

IF USE USE

N > N 2 N 1 N 2
1
N > N N N
1
1
2
1
