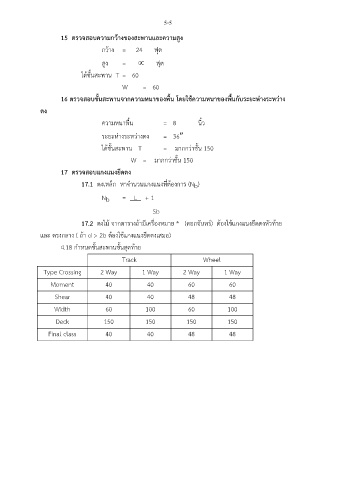

5-5

15 ตรวจสอบความกว้างของสะพานและความสูง

กว้าง = 24 ฟุต

สูง =  ฟุต
ได้ชั้นสะพาน T = 60

W = 60
16 ตรวจสอบชั้นสะพานจากความหนาของพื้น โดยใช้ความหนาของพื้นกับระยะห่างระหว่าง

ตง

ความหนาพื้น = 8 นิ้ว

ระยะห่างระหว่างตง = 36
ได้ชั้นสะพาน T = มากกว่าชั้น 150

W = มากกว่าชั้น 150
17 ตรวจสอบแกงแนงยึดตง

17.1 ตงเหล็ก หาจำนวนแกงแนงที่ต้องการ (N )
b
N = L + 1
b
Sb

17.2 ตงไม้ จากตารางถ้ามีเครื่องหมาย * (ดอกจันทร์) ต้องใช้แกงแนงยึดตงหัวท้าย
และ ตรงกลาง ( ถ้า d > 2b ต้องใช้แกงแนงยึดตงเสมอ)

4.18 กำหนดชั้นสะพานขั้นสุดท้าย

Track Wheel
Type Crossing 2 Way 1 Way 2 Way 1 Way

Moment 40 40 60 60

Shear 40 40 48 48

Width 60 100 60 100
Deck 150 150 150 150

Final class 40 40 48 48
