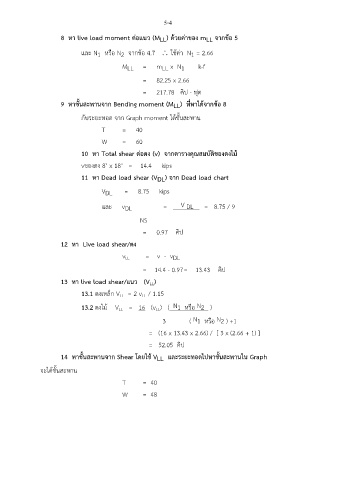

Page 69 - สะพานเครื่องหนุนมั่น

5-4

8 หา live load moment ต่อแนว (M ) ด้วยค่าของ m จากข้อ 5
LL
LL
และ N หรือ N จากขอ 4.7  ใช้ค่า N = 2.66
้
2
1
1
M = m x N k-f
LL
LL 1
= 82.25 x 2.66
= 217.78 คิป - ฟุต

9 หาชั้นสะพานจาก Bending moment (M ) ที่หาได้จากข้อ 8
LL
กับระยะทอด จาก Graph moment ได้ชั้นสะพาน
T = 40

W = 60
10 หา Total shear ต่อตง (v) จากตารางคุณสมบัติของตงไม้

vของตง 8" x 18" = 14.4 kips

11 หา Dead load shear (V ) จาก Dead load chart
DL
V = 8.75 kips
DL
V
และ v = DL = 8.75 / 9
DL
NS

= 0.97 คิป
12 หา Live load shear/ตง

v = v - v
DL
LL
= 14.4 - 0.97 = 13.43 คิป

13 หา live load shear/แนว (V )
LL
13.1 ตงเหล็ก V = 2 v / 1.15
LL
LL
N
N
13.2 ตงไม้ V = 16 (v ) ( 1 หรือ 2 )
LL
LL
N
N
3 ( 1 หรือ 2 ) +1
= (16 x 13.43 x 2.66) / [ 3 x (2.66 + 1) ]
= 52.05 คิป
14 หาชั้นสะพานจาก Shear โดยใช้ V และระยะทอดไปหาชั้นสะพานใน Graph
LL
จะได้ชั้นสะพาน

T = 40
W = 48
