4-7

การคำนวณหาค่าของ d และ d หาได้จากสูตรต่อไปนี้
1
2
d 1 = 1718.9 L / R ลิบดา ………………. (7)
1
d = 1718.9 L ลิบดา ………………. (8)
2
2
6.2 การวางโค้งโดยใช้ระยะฉากจากเส้นสัมผัส
วิธีนี้เป็นวิธีที่ง่ายอีกวิธีหนึ่ง ซึ่งสามารถกระทำได้ในสนาม

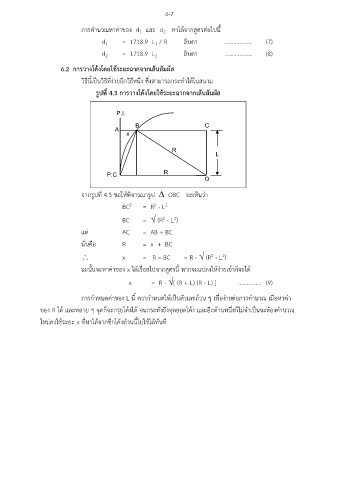

รูปที่ 4.3 การวางโค้งโดยใช้ระยะฉากจากเส้นสัมผัส

P.I.

A x B C

R
L

P.C. R
O

จากรูปที่ 4.3 ขอให้พิจารณารูป  OBC จะเห็นว่า

2
2
BC = R - L
2
BC =  (R - L )
2
2
แต่ AC = AB + BC
นั่นคือ R = x + BC

2
2
 x = R – BC = R -  (R - L )
ฉะนั้นจะหาค่าของ x ได้เรื่อยไปจากสูตรนี้ หากจะแปลงให้ง่ายเข้าก็จะได้

x = R - [ (R + L) (R - L) ] ……………. (9)

การกำหนดค่าของ L นี้ ควรกำหนดให้เป็นตัวเลขถ้วน ๆ เพอง่ายต่อการคำนวณ เมื่อหาค่า
ื่
ของ R ได้ และหลาย ๆ จุดก็จะกรุยโค้งได้ จนกระทั่งถึงจุดยอดโค้ง และอกด้านหนึ่งก็ไม่จำเป็นจะต้องคำนวณ
ี
ใหม่คงใช้ระยะ x ที่หาได้จากซีกโค้งด้านนี้ไปใช้ได้ทันที
