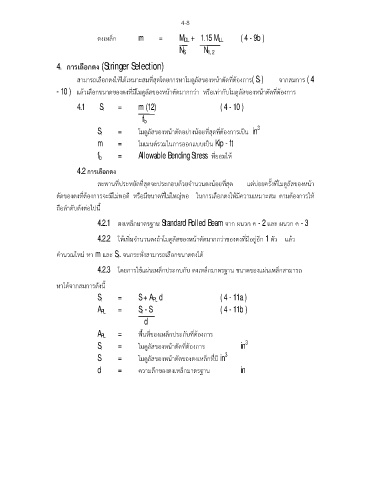

4-8

ตงเหล็ก m = M DL + 1.15 M LL ( 4 - 9b )

N S N 1, 2

4. การเลือกตง (Stringer Selection)
สามารถเลือกตงใหไดเหมาะสมที่สุดโดยการหาโมดูลัสของหนาตัดที่ตองการ( S r ) จากสมการ ( 4

- 10 ) แลวเลือกขนาดของตงที่มีโมดลัสของหนาตัดมากกวา หรือเทากบโมดูลัสของหนาตัดที่ตองการ
ั
ู
4.1 S r = m (12) ( 4 - 10 )

f b
3
ี่
S r = โมดูลัสของหนาตัดอยางนอยทสุดที่ตองการเปน in
m = โมเมนตรวมในการออกแบบเปน Kip - ft

f b = Allowable Bending Stress ที่ยอมให
4.2 การเลือกตง


ี่

สะพานที่ประหยัดที่สุดจะประกอบดวยจํานวนตงนอยทสุด แตบอยครั้งที่โมดูลัสของหนา
ื

ี่
ี

ตัดของตงที่ตองการจะมีไมพอดี หรอมขนาดทไมใหญพอ ในการเลือกตงใหมีความเหมาะสม ตามตองการให
ถอลาดับดังตอไปนี้
ํ
ื
4.2.1 ตงเหล็กมาตรฐาน Standard Rolled Beam จาก ผนวก ค - 2 และ ผนวก ค - 3


4.2.2 ใหเพิ่มจํานวนตงถาโมดูลัสของหนาตัดมากกวาของตงที่มอยูอีก 1 ตัว แลว

ี
ํ
ั่
คานวณใหม หา m และ S r. จนกระทงสามารถเลือกขนาดตงได
4.2.3 โดยการใชแผนเหล็กประกบกับ ตงเหล็กมาตรฐาน ขนาดของแผนเหล็กสามารถ
ั
หาไดจากสมการดงนี้
S r = S + A PL d ( 4 - 11a )
A PL = S r - S ( 4 - 11b )
d

ั
ี่

A PL = พื้นทของเหล็กประกบที่ตองการ
3
S r = โมดูลัสของหนาตัดที่ตองการ in
3
S = โมดูลัสของหนาตัดของตงเหล็กที่มี in
d = ความลึกของตงเหล็กมาตรฐาน in
