1-14

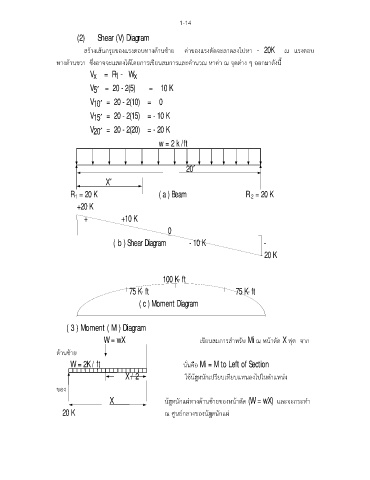

(2) Shear (V) Diagram

สรางเสนกรุยของแรงตอบทางดานซาย คาของแรงตัดจะลาดลงไปหา - 20K ณ แรงตอบ
ํ
ทางดานขวา ซึ่งอาจจะแสดงไดโดยการเขียนสมการและคานวณ หาคา ณ จุดตาง ๆ ออกมาดังนี้
V = R - W
1
x
x
V = 20 - 2(5) = 10 K
5¢
V = 20 - 2(10) = 0
10¢
V = 20 - 2(15) = - 10 K
15¢
V = 20 - 2(20) = - 20 K
20¢
w = 2 k /ft

20¢
X¢

R 1 = 20 K ( a ) Beam R 2 = 20 K

+20 K
+ +10 K

0
( b ) Shear Diagram - 10 K -

- 20 K

100 K- ft
75 K- ft 75 K- ft

( c ) Moment Diagram

( 3 ) Moment ( M ) Diagram

W = wX เขียนสมการสําหรับ Mi ณ หนาตัด X ฟุต จาก
ดานซาย


W = 2K / ft นั่นคือ Mi = M to Left of Section
า
X / 2 ใชน้ํหนักเปรียบเทียบแทนลงไปในตําแหนง
ของ


า
X น้ํหนักแผทางดานซายของหนาตัด (W = wX) และจะกระทํา
20 K ณ ศูนยกลางของน้ํหนักแผ
า
