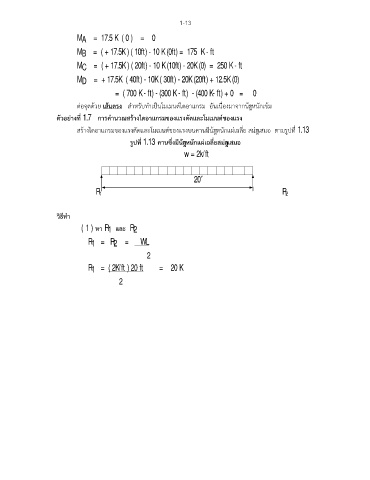

1-13

M = 17.5 K ( 0 ) = 0
A
M = ( + 17.5K ) ( 10ft) - 10 K (0ft) = 175 K - ft
B
M = ( + 17.5K ) ( 20ft) - 10 K (10ft) - 20K (0) = 250 K - ft
C
M = + 17.5K ( 40ft) - 10K ( 30ft) - 20K (20ft) + 12.5K (0)
D
= ( 700 K - ft) - (300 K - ft) - (400 K- ft) + 0 = 0

ตอจุดดวย เสนตรง สําหรับทําเปนโมเมนตไดอาแกรม อันเนื่องมาจากน้ําหนักเขม


ตวอยางที่ 1.7 การคํานวณสรางไดอาแกรมของแรงตัดและโมเมนตของแรง
ั

้
า

่
ั
า
ู
ี่
สรางไดอาแกรมของแรงตัดและโมเมนตของแรงบนคานมีนํหนกแผเฉลี่ย สมํเสมอ ตามรปท 1.13

รูปที่ 1.13 คานซึ่งมีน้ํหนกแผเฉลียสม่ําเสมอ
ั
า
่
w = 2k/ft

20¢
R 1 R 2

ิ
วธีทํา
( 1 ) หา R และ R
1
2
R = R = WL
1
2
2
R = ( 2K/ft ) 20 ft = 20 K
1
2
