1-8

ั

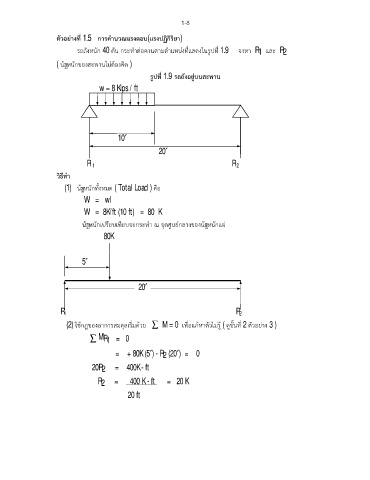

ตวอยางที่ 1.5 การคํานวณแรงตอบ(แรงปฏิกิริยา)
ี่
ู

ั
ํ
ํ
รถถงหนัก 40 ตัน กระทาตอคานตามตาแหนงที่แสดงในรปท 1.9 จงหา R และ R
1
2
( น้ํหนักของสะพานไมตองคิด )

า
รูปที่ 1.9 รถถังอยบนสะพาน
ู
w = 8 Kips / ft

10¢
20¢

R 1 R 2
วธีทํา
ิ
้
ั้
า
(1) นํหนักทงหมด ( Total Load ) คือ
W = wl
W = 8K/ft (10 ft) = 80 K
ู
า
้
ี
ั
า
น้ํหนกเปรียบเทยบจะกระทํา ณ จุดศนยกลางของนํหนักแผ
80K

5¢

20¢

R 1 R 2

ั้
ู
ี่
(2) ใชกฎของอาการสมดุลเริ่มดวย å M = 0 เพื่อแกหาตัวไมร ( ดูขนท 2 ตัวอยาง 3 )
M
å R = 0
1
= + 80K (5¢) - R (20¢) = 0
2
20R = 400K.- ft
2
R = 400 K - ft = 20 K
2
20 ft
