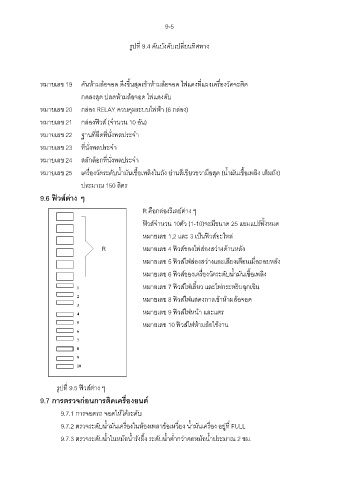

9-5

รูปที่ 9.4 คันบังคับเปลี่ยนทิศทาง

หมายเลข 19 คันห้ามล้อจอด ดึงขึ้นสุดเข้าห้ามล้อจอด ไฟแดงที่แผงเครื่องวัดจะติด

กดลงสุด ปลดห้ามล้อจอด ไฟแดงดับ

หมายเลข 20 กล่อง RELAY ควบคุมระบบไฟฟ้า (6 กล่อง)

หมายเลข 21 กล่องฟิวส์ (จํานวน 10 อัน)
หมายเลข 22 ฐานที่ยึดที่นั่งพลประจํา

หมายเลข 23 ที่นั่งพลประจํา

หมายเลข 24 สลักล็อกที่นั่งพลประจํา

หมายเลข 25 เครื่องวัดระดับนํ้ามันเชื้อเพลิงในถัง ย่านสีเขียวขวามือสุด (นํ้ามันเชื้อเพลิง เต็มถัง)
ประมาณ 150 ลิตร

9.6 ฟิวส์ต่าง ๆ

R คือกล่องรีเลย์ต่าง ๆ

ฟิวส์จํานวน 10ตัว (1-10)จะมีขนาด 25 แอมแปร์ทั้งหมด
หมายเลข 1,2 และ 3 เป็นฟิวส์อะไหล่

R หมายเลข 4 ฟิวส์ของไฟส่องสว่างด้านหลัง

หมายเลข 5 ฟิวส์ไฟส่องสว่างและเสียงเตือนเมื่อถอยหลัง

หมายเลข 6 ฟิวส์ของเครื่องวัดระดับนํ้ามันเชื้อเพลิง

1 หมายเลข 7 ฟิวส์ไฟเลี้ยว และไฟกระพริบฉุกเฉิน
2 หมายเลข 8 ฟิวส์ไฟแสดงการเข้าห้ามล้อจอด
3
4 หมายเลข 9 ฟิวส์ไฟหน้า และแตร

5 หมายเลข 10 ฟิวส์ไฟห้ามล้อใช้งาน
6
7

8
9
10

รูปที่ 9.5 ฟิวส์ต่าง ๆ
9.7 การตรวจก่อนการติดเครื่องยนต์

9.7.1 การจอดรถ จอดให้ได้ระดับ

9.7.2 ตรวจระดับนํ้ามันเครื่องในห้องเพลาข้อเหวี่ยง นํ้ามันเครื่อง อยู่ที่ FULL

9.7.3 ตรวจระดับนํ้าในหม้อนํ้ารังผึ้ง ระดับนํ้าตํ่ากว่าคอหม้อนํ้าประมาณ 2 ซม.
