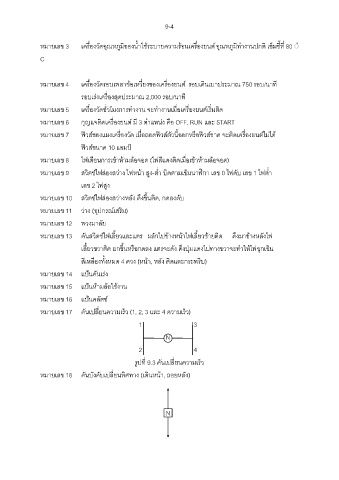

9-4

หมายเลข 3 เครื่องวัดอุณหภูมิของนํ้าใช้ระบายความร้อนเครื่องยนต์ อุณหภูมิทํางานปกติ เข็มชี้ที่ 80 ◌ํ

C

หมายเลข 4 เครื่องวัดรอบเพลาข้อเหวี่ยงของเครื่องยนต์ รอบเดินเบาประมาณ 750 รอบ/นาที

รอบเร่งเครื่องสุดประมาณ 2,000 รอบ/นาที

หมายเลข 5 เครื่องวัดชั่วโมงการทํางาน จะทํางานเมื่อเครื่องยนต์เริ่มติด

หมายเลข 6 กุญแจติดเครื่องยนต์ มี 3 ตําแหน่ง คือ OFF, RUN และ START
หมายเลข 7 ฟิวส์ของแผงเครื่องวัด เมื่อถอดฟิวส์ตัวนี้ออกหรือฟิวส์ขาด จะติดเครื่องยนต์ไม่ได้

ฟิวส์ขนาด 10 แอมป์

หมายเลข 8 ไฟเตือนการเข้าห้ามล้อจอด (ไฟสีแดงติดเมื่อเข้าห้ามล้อจอด)

หมายเลข 9 สวิตช์ไฟส่องสว่าง ไฟหน้า สูง-ตํ่า บิดตามเข็มนาฬิกา เลข 0 ไฟดับ เลข 1 ไฟตํ่า
เลข 2 ไฟสูง

หมายเลข 10 สวิตช์ไฟส่องสว่างหลัง ดึงขึ้นติด, กดลงดับ

หมายเลข 11 ว่าง (อุปกรณ์เสริม)

หมายเลข 12 พวงมาลัย
หมายเลข 13 คันสวิตช์ไฟเลี้ยวและแตร ผลักไปข้างหน้าไฟเลี้ยวซ้ายติด ดึงมาข้างหลังไฟ

เลี้ยวขวาติด ยกขึ้นหรือกดลง แตรจะดัง ดึงปุ่มแดงไปทางขวาจะทําให้ไฟฉุกเฉิน

สีเหลืองทั้งหมด 4 ดวง (หน้า, หลัง ติดและกระพริบ)

หมายเลข 14 แป้นคันเร่ง

หมายเลข 15 แป้นห้ามล้อใช้งาน
หมายเลข 16 แป้นคลัตช์

หมายเลข 17 คันเปลี่ยนความเร็ว (1, 2, 3 และ 4 ความเร็ว)

1 3

N
2 4

รูปที่ 9.3 คันเปลี่ยนความเร็ว

หมายเลข 18 คันบังคับเปลี่ยนทิศทาง (เดินหน้า, ถอยหลัง)

N
