Page 184 - เครื่องมือช่างชั้นต้น

บทที่ 9

รถบดล้อยาง 9 ล้อ (TIRE WHEEL ROLLER)

SINGTHAI แบบ RRT-9-10 T.

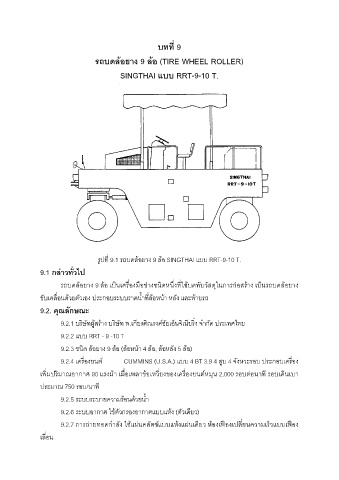

รูปที่ 9.1 รถบดล้อยาง 9 ล้อ SINGTHAI แบบ RRT-9-10 T.
9.1 กล่าวทั่วไป

รถบดล้อยาง 9 ล้อ เป็นเครื่องมือช่างชนิดหนึ่งที่ใช้บดทับวัสดุในการก่อสร้าง เป็นรถบดล้อยาง

ขับเคลื่อนด้วยตัวเอง ประกอบระบบราดนํ้าที่ล้อหน้า หลัง และท้ายรถ

9.2. คุณลักษณะ

9.2.1 บริษัทผู้สร้าง บริษัท พ.เกียรติณรงค์ชัยเอ็นจิเนียริ่ง จํากัด ประเทศไทย
9.2.2 แบบ RRT - 9 -10 T

9.2.3 ชนิด ล้อยาง 9 ล้อ (ล้อหน้า 4 ล้อ, ล้อหลัง 5 ล้อ)

9.2.4 เครื่องยนต์ CUMMINS (U.S.A.) แบบ 4 BT 3.9 4 สูบ 4 จังหวะรอบ ประกอบเครื่อง

เพิ่มปริมาณอากาศ 90 แรงม้า เมื่อเพลาข้อเหวี่ยงของเครื่องยนต์หมุน 2,000 รอบต่อนาที รอบเดินเบา

ประมาณ 750 รอบ/นาที
9.2.5 ระบบระบายความร้อนด้วยนํ้า

9.2.6 ระบบอากาศ ใช้ตัวกรองอากาศแบบแห้ง (ตัวเดียว)

9.2.7 การถ่ายทอดกําลัง ใช้แผ่นคลัตช์แบบแห้งแผ่นเดียว ห้องเฟืองเปลี่ยนความเร็วแบบเฟือง
เลื่อน
