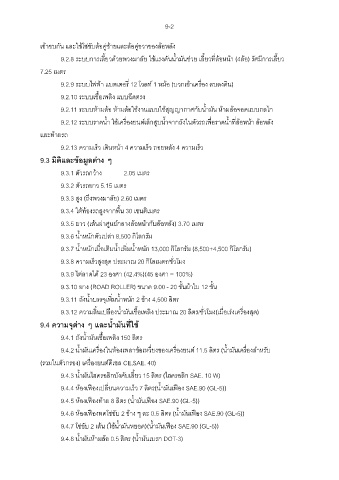

Page 185 - เครื่องมือช่างชั้นต้น

9-2

เข้าขบกัน และใช้โซ่ขับล้อคู่ซ้ายและล้อคู่ขวาของล้อหลัง

9.2.8 ระบบการเลี้ยวด้วยพวงมาลัย ใช้แรงดันนํ้ามันช่วย เลี้ยวที่ล้อหน้า (4ล้อ) รัศมีการเลี้ยว
7.25 เมตร

9.2.9 ระบบไฟฟ้า แบตเตอรี่ 12 โวลท์ 1 หม้อ (บวกเข้าเครื่อง ลบลงดิน)

9.2.10 ระบบเชื้อเพลิง แบบฉีดตรง

9.2.11 ระบบห้ามล้อ ห้ามล้อใช้งานแบบใช้สุญญากาศกับนํ้ามัน ห้ามล้อจอดแบบกลไก

9.2.12 ระบบราดนํ้า ใช้เครื่องยนต์เล็กสูบนํ้าจากถังในตัวรถเพื่อราดนํ้าที่ล้อหน้า ล้อหลัง
และท้ายรถ

9.2.13 ความเร็ว เดินหน้า 4 ความเร็ว ถอยหลัง 4 ความเร็ว

9.3 มิติและข้อมูลต่าง ๆ

9.3.1 ตัวรถกว้าง 2.05 เมตร
9.3.2 ตัวรถยาว 5.15 เมตร

9.3.3 สูง (ถึงพวงมาลัย) 2.60 เมตร

9.3.4 ใต้ท้องรถสูงจากพื้น 30 เซนติเมตร

9.3.5 ยาว (เส้นผ่าศูนย์กลางล้อหน้ากับล้อหลัง) 3.70 เมตร
9.3.6 นํ้าหนักตัวเปล่า 8,500 กิโลกรัม

9.3.7 นํ้าหนักเมื่อเติมนํ้าเพิ่มนํ้าหนัก 13,000 กิโลกรัม (8,500+4,500 กิโลกรัม)

9.3.8 ความเร็วสูงสุด ประมาณ 20 กิโลเมตร/ชั่วโมง

9.3.9 ไต่ลาดได้ 23 องศา (42.4%)(45 องศา = 100%)

9.3.10 ยาง (ROAD ROLLER) ขนาด 9.00 - 20 ชั้นผ้าใบ 12 ชั้น
9.3.11 ถังนํ้าบรรจุเพิ่มนํ้าหนัก 2 ข้าง 4,500 ลิตร

9.3.12 ความสิ้นเปลืองนํ้ามันเชื้อเพลิง ประมาณ 20 ลิตร/ชั่วโมง(เมื่อเร่งเครื่องสุด)

9.4 ความจุต่าง ๆ และนํ้ามันที่ใช้

9.4.1 ถังนํ้ามันเชื้อเพลิง 150 ลิตร

9.4.2 นํ้ามันเครื่องในห้องเพลาข้อเหวี่ยงของเครื่องยนต์ 11.5 ลิตร (นํ้ามันเครื่องสําหรับ
(รวมในตัวกรอง) เครื่องยนต์ดีเซล CE,SAE. 40)

9.4.3 นํ้ามันไฮดรอลิกบังคับเลี้ยว 15 ลิตร (ไฮดรอลิก SAE. 10 W)

9.4.4 ห้องเฟืองเปลี่ยนความเร็ว 7 ลิตร(นํ้ามันเฟือง SAE.90 (GL-5))

9.4.5 ห้องเฟืองท้าย 8 ลิตร (นํ้ามันเฟือง SAE.90 (GL-5))
9.4.6 ห้องเฟืองทดโซ่ขับ 2 ข้าง ๆ ละ 0.5 ลิตร (นํ้ามันเฟือง SAE.90 (GL-5))

9.4.7 โซ่ขับ 2 เส้น (ใช้นํ้ามันหยอด)(นํ้ามันเฟือง SAE.90 (GL-5))

9.4.8 นํ้ามันห้ามล้อ 0.5 ลิตร (นํ้ามันเบรก DOT-3)
