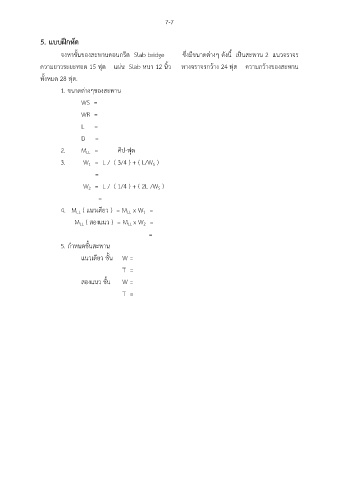

7-7

5. แบบฝึกหัด

จงหาชั้นของสะพานคอนกรีต Slab bridge ซึ่งมีขนาดต่างๆ ดังนี้ เป็นสะพาน 2 แนวจราจร
ุ
ความยาวระยะทอด 15 ฟต แผ่น Slab หนา 12 นิ้ว ทางจราจรกว้าง 24 ฟต ความกว้างของสะพาน
ุ
ทั้งหมด 28 ฟุต.

1. ขนาดต่างๆของสะพาน
WS =

WR =
L =

D =

2. M = คิป-ฟุต
LL
3. W = L / ( 3/4 ) + ( L/W )
1
S
=

W = L / ( 1/4 ) + ( 2L /W )
S
2
=
4. M ( แนวเดียว ) = M x W =
LL
1
LL
M ( สองแนว ) = M x W =
LL
2
LL
=
5. กำหนดชั้นสะพาน
แนวเดียว ชั้น W =

T =

สองแนว ชั้น W =
T =
