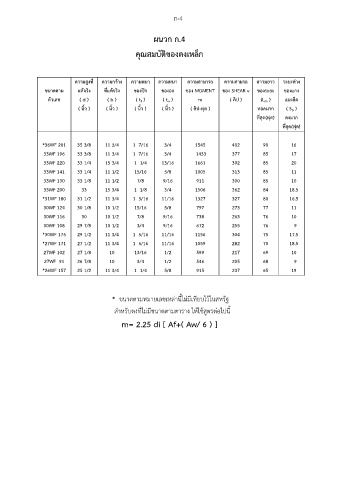

ผนวก ก.4

คุณสมบัติของตงเหล็ก

ความสูงที่ ความกว้าง ความหนา ความหนา ความสามารถ ความสามรถ ความยาว ระยะห่าง
ขนาดตาม แท้จริง ที่แท้จริง ของปีก ของอก ของ MOMENT ของ SHEAR v ของระยะ ของแกง
ตัวเลข ( d ) ( b ) ( t f ) ( t w ) m ( คิป ) (L m ) แนงยึด
( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( คิป-ฟุต ) ทอดมาก ( S b )
ที่สุด(ฟุต) ตงมาก
ที่สุด(ฟุต)

*36WF 201 35 3/8 11 3/4 1 7/16 3/4 1545 402 90 16
33WF 196 33 3/8 11 3/4 1 7/16 3/4 1433 377 85 17
33WF 220 33 1/4 15 3/4 1 1/4 13/16 1661 392 85 20
33WF 141 33 1/4 11 1/2 15/16 5/8 1005 313 85 11
33WF 130 33 1/8 11 1/2 7/8 9/16 911 300 85 10
33WF 200 33 15 3/4 1 1/8 3/4 1506 362 84 18.5
*31WF 180 31 1/2 11 3/4 1 5/16 11/16 1327 327 80 16.5
30WF 124 30 1/8 10 1/2 15/16 5/8 797 273 77 11
30WF 116 30 10 1/2 7/8 9/16 738 263 76 10
30WF 108 29 7/8 10 1/2 3/4 9/16 672 255 76 9
*30WF 175 29 1/2 11 3/4 1 5/16 11/16 1156 304 75 17.5
*27WF 171 27 1/2 11 3/4 1 5/16 11/16 1059 282 70 18.5
27WF 102 27 1/8 10 13/16 1/2 599 217 69 10
27WF 94 26 7/8 10 3/4 1/2 546 205 68 9
*26WF 157 25 1/2 11 3/4 1 1/4 5/8 915 237 65 19

* ขนาดตามหมายเลขเหล่านี้ไม่มีเทียบไว้ในสหรัฐ

ี
สำหรับตงที่ไม่มขนาดตามตาราง ให้ใช้สูตรต่อไปนี้
m= 2.25 di [ Af+( Aw/ 6 ) ]
