ก-3

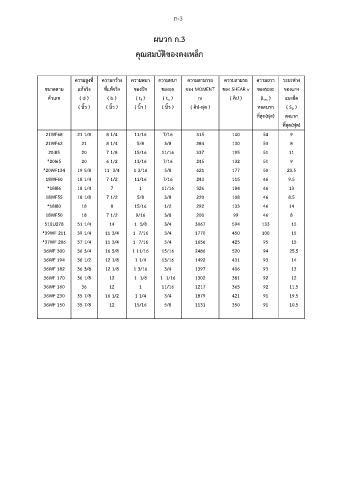

ผนวก ก.3

คุณสมบัติของตงเหล็ก

ความสูงที่ ความกว้าง ความหนา ความหนา ความสามารถ ความสามรถ ความยาว ระยะห่าง
ขนาดตาม แท้จริง ที่แท้จริง ของปีก ของอก ของ MOMENT ของ SHEAR v ของระยะ ของแกง
ตัวเลข ( d ) ( b ) ( t f ) ( t w ) m ( คิป ) (L m ) แนงยึด
( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( คิป-ฟุต ) ทอดมาก ( S b )
ที่สุด(ฟุต) ตงมาก
ที่สุด(ฟุต)

21WF68 21 1/8 8 1/4 11/16 7/16 315 140 54 9
21WF62 21 8 1/4 5/8 3/8 284 130 53 8
20I85 20 7 1/8 15/16 11/16 337 195 51 11
*20I65 20 6 1/2 13/16 7/16 245 132 51 9
*20WF134 19 5/8 11 3/4 1 3/16 5/8 621 177 50 23.5
18WF60 18 1/4 7 1/2 11/16 7/16 243 115 46 9.5
*18I86 18 1/4 7 1 11/16 326 184 46 13
18WF55 18 1/8 7 1/2 5/8 3/8 220 108 46 8.5
*18I80 18 8 15/16 1/2 292 133 46 14
18WF50 18 7 1/2 9/16 3/8 200 99 46 8
51BU278 51 1/4 14 1 5/8 3/4 3067 594 133 15
*39WF 211 39 1/4 11 3/4 1 7/16 3/4 1770 450 100 15
*37WF 206 37 1/4 11 3/4 1 7/16 3/4 1656 425 95 15
36WF 300 36 3/4 16 5/8 1 11/16 15/16 2486 520 94 25.5
36WF 194 36 1/2 12 1/8 1 1/4 13/16 1492 431 93 14
36WF 182 36 3/8 12 1/8 1 3/16 3/4 1397 406 93 13
36WF 170 36 1/8 12 1 1/8 1 1/16 1302 381 92 12
36WF 160 36 12 1 11/16 1217 365 92 11.5
36WF 230 35 7/8 16 1/2 1 1/4 3/4 1879 421 91 19.5
36WF 150 35 7/8 12 15/16 5/8 1131 350 91 10.5
