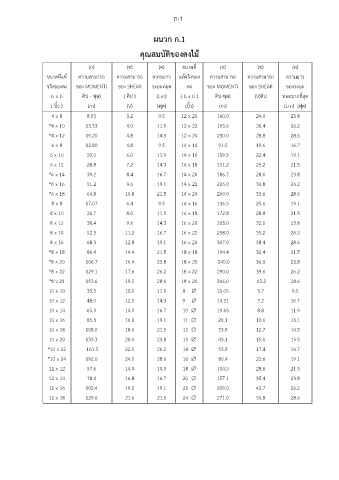

ผนวก ก.1

คุณสมบัติของตงไม้

(ก) (ข) (ค) ขนาดท ี่ (ก) (ข) (ค)
ขนาดที่แท้ ความสามารถ ความสามารถ ความยาว แท้จริงของ ความสามารถ ความสามารถ ความยาว
จริงของตง ของ MOMENT( ของ SHEAR ระยะทอด ตง ของ MOMENT( ของ SHEAR ของระยะ
b x b คิป - ฟุต) ( คิป ) (Lm) ( b x b ) คิป-ฟุต) (V)คิป ทอดมากที่สุด
( นิ้ว ) (m) (V) (ฟุต) (นิ้ว) (m) (Lm) (ฟุต)
4 x 8 8.53 3.2 9.5 12 x 20 160.0 24.0 23.8

*4 x 10 13.33 4.0 11.9 12 x 22 193.6 26.4 26.2
*4 x 12 19.20 4.8 14.3 12 x 24 230.0 28.8 28.6
6 x 8 12.80 4.8 9.5 14 x 14 91.5 19.6 16.7
6 x 10 20.0 6.0 11.9 14 x 16 119.5 22.4 19.1
6 x 12 28.8 7.2 14.3 14 x 18 151.2 25.2 21.5
*6 x 14 39.2 8.4 16.7 14 x 20 186.7 28.0 23.8
*6 x 16 51.2 9.6 19.1 14 x 22 226.0 30.8 26.2

*6 x 18 64.8 10.8 21.5 14 x 24 269.0 33.6 28.6
8 x 8 17.07 6.4 9.5 16 x 16 136.5 25.6 19.1
8 x 10 26.7 8.0 11.9 16 x 18 172.8 28.8 21.5
8 x 12 38.4 9.6 14.3 16 x 20 213.0 32.0 23.8
8 x 14 52.3 11.2 16.7 16 x 22 258.0 35.2 26.2
8 x 16 68.3 12.8 19.1 16 x 24 307.0 38.4 28.6
*8 x 18 86.4 14.4 21.5 18 x 18 194.4 32.4 21.5
*8 x 20 106.7 16.4 23.8 18 x 20 240.0 36.0 23.8
*8 x 22 129.1 17.6 26.2 18 x 22 290.0 39.6 26.2

*8 x 24 153.6 19.2 28.6 18 x 24 346.0 43.2 28.6
10 x 10 33.3 10.0 11.9 8  10.05 5.7 9.5
10 x 12 48.0 12.0 14.3 9  14.31 7.2 10.7
10 x 14 65.3 14.0 16.7 10  19.63 8.8 11.9
10 x 16 85.3 16.0 19.1 11  26.1 10.6 13.1
10 x 18 108.0 18.0 21.5 12  33.9 12.7 14.3

10 x 20 133.3 20.0 23.8 13  43.1 15.0 15.5
*10 x 22 161.3 22.0 26.2 14  53.9 17.4 16.7
*10 x 24 192.0 24.0 28.6 16  80.4 22.6 19.1
12 x 12 57.6 14.4 14.3 18  114.5 28.6 21.5
12 x 14 78.4 16.8 16.7 20  157.1 35.4 23.8
12 x 16 102.4 19.2 19.1 22  209.0 42.7 26.2
12 x 18 129.6 21.6 21.5 24  271.0 50.8 28.6
