7-6

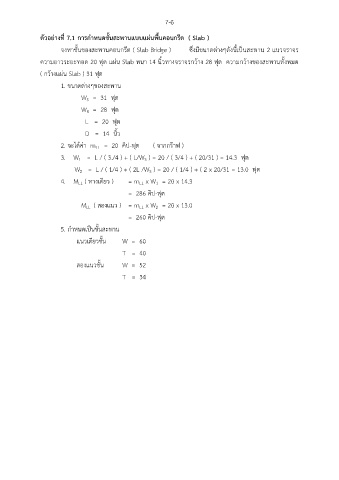

ตัวอย่างที่ 7.1 การกำหนดชั้นสะพานแบบแผ่นพื้นคอนกรีต ( Slab )

จงหาชั้นของสะพานคอนกรีต ( Slab Bridge ) ซึ่งมีขนาดต่างๆดังนี้เป็นสะพาน 2 แนวจราจร
ุ
ความยาวระยะทอด 20 ฟต แผ่น Slab หนา 14 นิ้วทางจราจรกว้าง 28 ฟต ความกว้างของสะพานทั้งหมด
ุ
( กว้างแผ่น Slab ) 31 ฟุต

1. ขนาดต่างๆของสะพาน
W = 31 ฟุต
S
W = 28 ฟุต
R
L = 20 ฟุต
D = 14 นิ้ว

2. จะได้ค่า m = 20 คิป-ฟุต ( จากกร๊าฟ )
LL
3. W = L / ( 3./4 ) + ( L/W ) = 20 / ( 3/4 ) + ( 20/31 ) = 14.3 ฟุต
1
S
W = L / ( 1/4 ) + ( 2L /W ) = 20 / ( 1/4 ) + ( 2 x 20/31 = 13.0 ฟุต
S
2
4. M ( ทางเดียว ) = m x W = 20 x 14.3
1
LL
LL
= 286 คิป-ฟุต
M ( สองแนว ) = m x W = 20 x 13.0
LL
2
LL
= 260 คิป-ฟุต
5. กำหนดเป็นชั้นสะพาน

แนวเดียวชั้น W = 60
T = 40

สองแนวชั้น W = 52

T = 34
