7-4

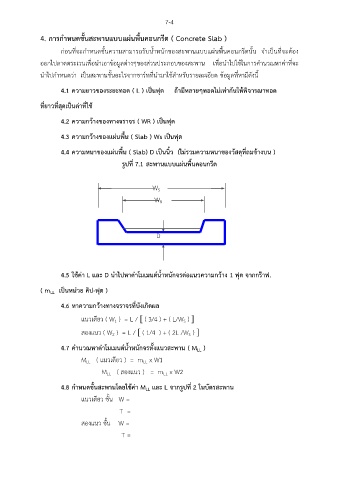

4. การกำหนดชั้นสะพานแบบแผ่นพื้นคอนกรีต ( Concrete Slab )

ื้
ก่อนที่จะกำหนดชั้นความสามารถรับน้ำหนักของสะพานแบบแผ่นพนคอนกรีตนั้น จำเป็นที่จะต้อง
ออกไปลาดตระเวนเพื่อนำเอาข้อมูลต่างๆของส่วนประกอบของสะพาน เพื่อนำไปใช้ในการคำนวณหาค่าที่จะ
นำไปกำหนดว่า เป็นสะพานชั้นอะไรจากชาร์ทที่นำมาใช้สำหรับรายละเอียด ข้อมูลที่หามีดังนี้

4.1 ความยาวของระยะทอด ( L ) เป็นฟุต ถ้ามีหลายๆทอดไม่เท่ากันให้พิจารณาทอด

ที่ยาวที่สุดเป็นค่าที่ใช้

4.2 ความกว้างของทางจราจร ( WR ) เป็นฟุต

4.3 ความกว้างของแผ่นพื้น ( Slab ) Ws เป็นฟุต

4.4 ความหนาของแผ่นพื้น ( Slab) D เป็นนิ้ว (ไม่รวมความหนาของวัสดุที่ถมข้างบน )

รูปที่ 7.1 สะพานแบบแผ่นพื้นคอนกรีต

W
S
W
R

D

4.5 ใช้ค่า L และ D นำไปหาค่าโมเมนต์น้ำหนักจรต่อแนวความกว้าง 1 ฟุต จากกร๊าฟ.

( m เป็นหน่วย คิป-ฟุต )
LL

4.6 หาความกว้างทางจราจรที่บังเกิดผล

แนวเดียว ( W ) = L /  ( 3/4 ) + ( L/W ) 
1
S
สองแนว ( W ) = L /  ( 1/4 ) + ( 2L /W ) 
2
S
4.7 คำนวณหาค่าโมเมนต์น้ำหนักจรทั้งแนวสะพาน ( M )
LL
M ( แนวเดียว ) = m x W1
LL
LL
M ( สองแนว ) = m x W2
LL
LL
4.8 กำหนดชั้นสะพานโดยใช้ค่า M และ L จากรูปที่ 2 ในบัตรสะพาน
LL
แนวเดียว ชั้น W =

T =

สองแนว ชั้น W =
T =
