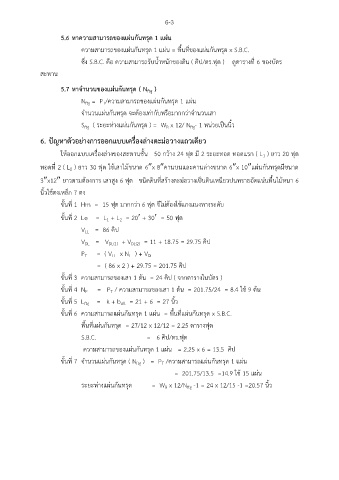

6-3

5.6 หาความสามารถของแผ่นกันทรุด 1 แผ่น

ความสามารถของแผ่นกันทรุด 1 แผ่น = พื้นที่ของแผ่นกันทรุด x S.B.C.
ซึ่ง S.B.C. คือ ความสามารถรับน้ำหนักของดิน ( คิป/ตร.ฟต ) ดูตารางที่ 6 ของบัตร
ุ
สะพาน

5.7 หาจำนวนของแผ่นกันทรุด ( N )
ftg
N = P /ความสามารถของแผ่นกันทรุด 1 แผ่น
ftg
T
จำนวนแผ่นกันทรุด จะต้องเท่ากับหรือมากกว่าจำนวนเสา

S ( ระยะห่างแผ่นกันทรุด ) = W x 12/ N - 1 หน่วยเป็นนิ้ว
R
ftg
ftg
6. ปัญหาตัวอย่างการออกแบบเครื่องล่างตะม่อวางแถวเดียว
ให้ออกแบบเครื่องล่างของสะพานชั้น 50 กว้าง 24 ฟต มี 2 ระยะทอด ทอดแรก ( L ) ยาว 20 ฟต
ุ
ุ
1
ทอดที่ 2 ( L ) ยาว 30 ฟต ใช้เสาไม้ขนาด 6x 8คานบนและคานล่างขนาด 6x 10แผ่นกันทรุดมีขนาด
ุ
2
ุ
3x12 ยาวตามต้องการ เสาสูง 6 ฟต ชนิดดินที่สร้างตะม่อวางเป็นดินเหนียวปนทรายอัดแน่นพื้นไม้หนา 6
นิ้วใช้ตงเหล็ก 7 ตง

ขั้นที่ 1 Hm = 15 ฟุต มากกว่า 6 ฟุต จึไม่ต้องใช้แกงแนงทางระดับ
ขั้นที่ 2 Le = L + L = 20 + 30 = 50 ฟุต
1
2
V = 86 คิป
LL
V = V DL(1) + V DL(2) = 11 + 18.75 = 29.75 คิป
DL
P = ( V x N ) + V
LL
L
DL
T
= ( 86 x 2 ) + 29.75 = 201.75 คิป
ขั้นที่ 3 ความสามารถของเสา 1 ต้น = 24 คิป ( จากตารางในบัตร )
ขั้นที่ 4 N = P / ความสามารถของเสา 1 ต้น = 201.75/24 = 8.4 ใช้ 9 ต้น
P
T
ขั้นที่ 5 L = k + b = 21 + 6 = 27 นิ้ว
ftg
sill
ขั้นที่ 6 ความสามารถแผ่นกันทรุด 1 แผ่น = พื้นที่แผ่นกันทรุด x S.B.C.
พื้นที่แผ่นกันทรุด = 27/12 x 12/12 = 2.25 ตารางฟุต

S.B.C. = 6 คิป/ตร.ฟุต
ความสามารถของแผ่นกันทรุด 1 แผ่น = 2.25 x 6 = 13.5 คิป

ขั้นที่ 7 จำนวนแผ่นกันทรุด ( N ) = P /ความสามารถแผ่นกันทรุด 1 แผ่น
ftg
T
= 201.75/13.5 =14.9 ใช้ 15 แผ่น
ระยะห่างแผ่นกันทรุด = W x 12/N -1 = 24 x 12/15 -1 =20.57 นิ้ว
ftg
R
