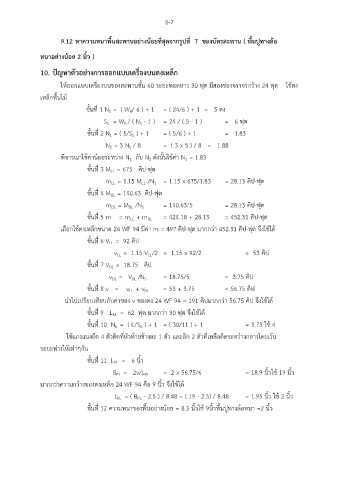

5-7

9.12 หาความหนาพื้นสะพานอย่างน้อยที่สุดจากรูปที่ 7 ของบัตรสะพาน ( พื้นปูทางล้อ

หนาอย่างน้อย 2 นิ้ว )

10. ปัญหาตัวอย่างการออกแบบเครื่องบนตงเหล็ก

ให้ออกแบบเครื่องบนของสะพานชั้น 60 ระยะทอดยาว 30 ฟุต มีสองช่องจราจรกว้าง 24 ฟุต ใช้ตง
เหล็กพื้นไม้

ขั้นที่ 1 N = ( W / 6 ) + 1 = ( 24/6 ) + 1 = 5 ตง
S
R
S = W / ( N - 1 ) = 24 / ( 5 - 1 ) = 6 ฟุต
S
R
S
ขั้นที่ 2 N = ( 5/S ) + 1 = ( 5/6 ) + 1 = 1.83
1
S
N = 3 N / 8 = ( 3 x 5 ) / 8 = 1.88
S
2
พิจารณาใช้ค่าน้อยระหว่าง N กับ N ดังนั้นใช้ค่า N = 1.83
2
1
1
ขั้นที่ 3 M = 675 คิป-ฟุต
LL
m = 1.15 M /N = 1.15 x 675/1.83 = 28.13 คิป-ฟุต
1
LL
LL
ขั้นที่ 4 M = 140.63 คิป-ฟุต
DL
m = M /N = 140.63/5 = 28.13 คิป-ฟุต
DL
DL
S
ขั้นที่ 5 m = m + m = 424.18 + 28.13 = 452.31 คิป-ฟุต
LL
DL
เลือกใช้ตงเหล็กขนาด 24 WF 94 มีค่า m = 497 คิป-ฟุต มากกว่า 452.31 คิป-ฟุต จึงใช้ได้
ขั้นที่ 6 V = 92 คิป
LL
v = 1.15 V /2 = 1.15 x 92/2 = 53 คิป
LL
LL
ขั้นที่ 7 V = 18.75 คิป
DL
v = V /N = 18.75/5 = 3.75 คิป
DL
S
DL
ขั้นที่ 8 v = v + v = 53 + 3.75 = 56.75 คิป
LL
DL
นำไปเปรียบเทียบกับค่าของ v ของตง 24 WF 94 = 191 คิปมากกว่า 56.75 คิป จึงใช้ได้
ขั้นที่ 9 L = 62 ฟุต มากกว่า 30 ฟุต จึงใช้ได้
M
ขั้นที่ 10 N = ( L/S ) + 1 = ( 30/11 ) + 1 = 3.73 ใช้ 4
b
b
ี
ใช้แกงแนงยึด 4 ตัวติดที่หัวท้ายข้างละ 1 ตัว และอก 2 ตัวที่เหลือติดระหว่างกลางโดยเว้น
ระยะห่างให้เท่าๆกัน
ขั้นที่ 11 L = 6 นิ้ว
PL
B = 2v/L = 2 x 56.75/6 = 18.9 นิ้วใช้ 19 นิ้ว
PL
PL
มากกว่าความกว้างของตงเหล็ก 24 WF 94 คือ 9 นิ้ว จึงใช้ได้
t = ( B - 2.5 ) / 8.48 = ( 19 - 2.5) / 8.48 = 1.95 นิ้ว ใช้ 2 นิ้ว
PL
PL
ขั้นที่ 12 ความหนาของพื้นอย่างน้อย = 8.3 นิ้วใช้ 9นิ้วพื้นปูทางล้อหนา =2 นิ้ว
