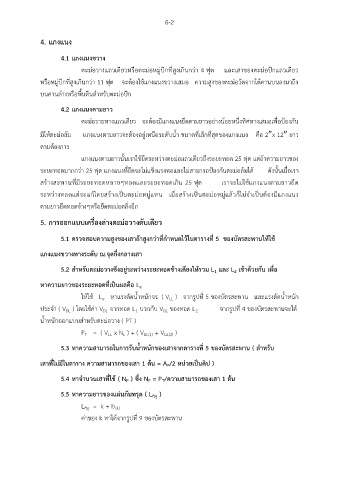

6-2

4. แกงแนง

4.1 แกงแนงขวาง
ุ
ตะม่อวางแถวเดียวหรือตะม่อหมู่ปักที่สูงเกินกว่า 4 ฟต และเสาของตะม่อปักแถวเดียว
หรือหมู่ปักที่สูงเกินกว่า 11 ฟต จะต้องใช้แกงแนงขวางเสมอ ความสูงของตะม่อวัดจากใต้คานบนลงมาถึง
ุ
บนคานล่างหรือพื้นดินสำหรับตะม่อปัก

4.2 แกงแนงตามยาว
ั
ตะม่อรายทางแถวเดียว จะต้องมีแกงแนงยึดตามยาวอย่างน้อยหนึ่งทิศทางเสมอเพื่อป้องกน
มิให้ตะม่อล้ม แกงแนงตามยาวจะต้องอยู่เหนือระดับน้ำ ขนาดที่เล็กที่สุดของแกงแนง คือ 2x 12 ยาว

ตามต้องการ

แกงแนงตามยาวนั้นเราใช้ยึดระหว่างตะม่อแถวเดียวถึงระยะทอด 25 ฟุต แต่ถาความยาวของ
้
ระยะทอดมากกว่า 25 ฟต แกงแนงที่ยึดจะไม่แข็งแรงพอและไม่สามารถป้องกันตะม่อล้มได้ ดังนั้นเมื่อเรา
ุ
ุ
สร้างสะพานที่มีระยะทอดหลายๆทอดและระยะทอดเกิน 25 ฟต เราจะไม่ใช้แกงแนงตามยาวยึด
ระหว่างทอดแต่จะแก้โดยสร้างเป็นตะม่อหมู่แทน เมื่อสร้างเป็นตะม่อหมู่แล้วก็ไม่จำเป็นต้องมีแกงแนง

ตามยาวยึดทอดข้างๆหรือยึดตะม่อตลิ่งอีก

5. การออกแบบเครื่องล่างตะม่อวางตับเดียว

5.1 ตรวจสอบความสูงของเสาถ้าสูงกว่าที่กำหนดไว้ในตารางที่ 5 ของบัตรสะพานให้ใช้

แกงแนงขวางทางระดับ ณ.จุดกึ่งกลางเสา

5.2 สำหรับตะม่อวางซีงอยู่ระหวางระยะทอดข้างเคียงให้รวม L และ L เข้าด้วยกัน เพื่อ
่
1
2
หาความยาวของระยะทอดที่เป็นผลคือ L
e
ให้ใช้ L หาแรงตัดน้ำหนักจร ( V ) จากรูปที่ 5 ของบัตรสะพาน และแรงตัดน้ำหนัก
e
LL
ประจำ ( V ) โดยใช้ค่า V จากทอด L บวกกับ V ของทอด L จากรูปที่ 4 ของบัตรสะพานจะได้
DL
2
DL
1
DL
น้ำหนักออกแบบสำหรับตะม่อวาง ( PT )
P = ( V x N ) + ( V DL(1) + V DL(2) )
T
L
LL
5.3 หาความสามารถในการรับน้ำหนักของเสาจากตารางที่ 5 ของบัตรสะพาน ( สำหรับ
เสาที่ไม่มีในตาราง ความสามารถของเสา 1 ต้น = A /2 หน่วยเป็นคิป )
P
5.4 หาจำนวนเสาที่ใช้ ( N ) ซึ่ง N = P /ความสามารถของเสา 1 ต้น
P
P
T
5.5 หาความยาวของแผ่นกันทรุด ( L )
ftg
L = k + b
sill
ftg
ค่าของ k หาได้จากรูปที่ 9 ของบัตรสะพาน
