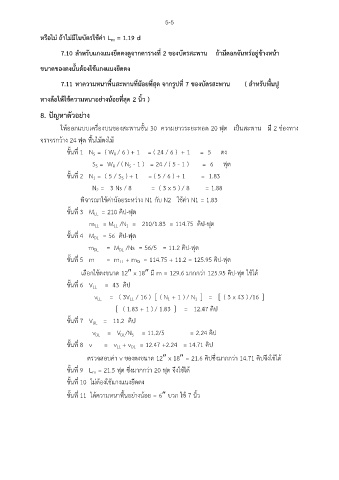

หรือไม่ ถ้าไมมีในบัตรใช้ค่า L = 1.19 d
่
m
7.10 สำหรับแกงแนงยึดตงดูจากตารางที่ 2 ของบัตรสะพาน ถ้ามีดอกจันทร์อยู่ข้างหน้า

ขนาดของตงนั้นต้องใช้แกงแนงยึดตง

7.11 หาความหนาพื้นสะพานที่น้อยที่สุด จากรูปที่ 7 ของบัตรสะพาน ( สำหรับพื้นปู

ทางล้อให้ใช้ความหนาอย่างน้อยที่สุด 2 นิ้ว )

8. ปัญหาตัวอย่าง

ให้ออกแบบเครื่องบนของสะพานชั้น 30 ความยาวระยะทอด 20 ฟต เป็นสะพาน มี 2 ช่องทาง
ุ
จราจรกว้าง 24 ฟุต พื้นไม้ตงไม้
ขั้นที่ 1 N = ( W / 6 ) + 1 = ( 24 / 6 ) + 1 = 5 ตง
S
R
S = W / ( N - 1 ) = 24 / ( 5 - 1 ) = 6 ฟุต
S
R
S
ขั้นที่ 2 N = ( 5 / S ) + 1 = ( 5 / 6 ) + 1 = 1.83
S
1
N = 3 Ns / 8 = ( 3 x 5 ) / 8 = 1.88
2
พิจารณาใช้ค่าน้อยระหว่าง N1 กับ N2 ใช้ค่า N1 = 1.83
ขั้นที่ 3 M = 210 คิป-ฟุต
LL
m = M /N = 210/1.83 = 114.75 คิป-ฟุต
LL
LL
1
ขั้นที่ 4 M = 56 คิป-ฟุต
DL
m = M /Ns = 56/5 = 11.2 คิป-ฟต
ุ
DL
DL
ขั้นที่ 5 m = m + m = 114.75 + 11.2 = 125.95 คิป-ฟุต
DL
LL
เลือกใช้ตงขนาด 12 x 18 มี m = 129.6 มากกว่า 125.95 คิป-ฟุต ใช้ได้
ขั้นที่ 6 V = 43 คิป
LL
v = ( 3V / 16 ) [ ( N + 1 ) / N ] = [ ( 3 x 43 ) /16 ]
1
LL
LL
1
[ ( 1.83 + 1 ) / 1.83 ] = 12.47 คิป
ขั้นที่ 7 V = 11.2 คิป
DL
v = V /N = 11.2/5 = 2.24 คิป
DL
S
DL
ขั้นที่ 8 v = v + v = 12.47 +2.24 = 14.71 คิป
LL
DL
ตรวจสอบค่า v ของตงขนาด 12 x 18 = 21.6 คิปซึ่งมากกว่า 14.71 คิปจึงใช้ได้
ขั้นที่ 9 L = 21.5 ฟุต ซึ่งมากกว่า 20 ฟุต จึงใช้ได้
m
ขั้นที่ 10 ไม่ต้องใช้แกงแนงยึดตง

ขั้นที่ 11 ได้ความหนาพื้นอย่างน้อย = 6 บวก ใช้ 7 นิ้ว
