5-2

ตงกระหนาบ ขนาด 6 x 6 x 30

รองตงกระหนาบ ขนาด 6 x 12 ยาวตามต้องการ

หลักราวสะพาน ขนาด 4 x 4 x 36

ราวสะพาน ขนาด 2 x 4 x 10´

ค้ำยันหลักราวสะพาน ขนาด 2 x 4 ยาวตามต้องการ

3. รูปร่างของตง

3.1 รูปหน้าตัดของตง

คุณสมบัติของตงไม้ทั้งไม้เหลี่ยมและไม้กลมดูได้จากค่าตารางในบัตรสะพาน

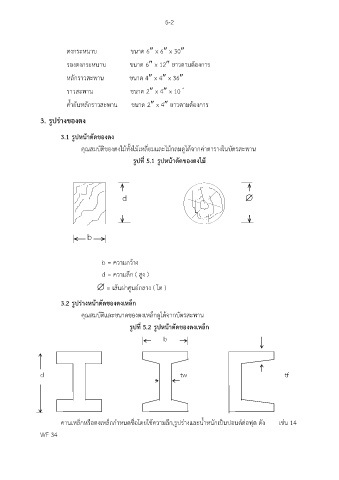

รูปที่ 5.1 รูปหน้าตัดของตงไม้

d 

b

b = ความกว้าง

d = ความลึก ( สูง )

 = เส้นผ่าศูนย์กลาง ( โต )

3.2 รูปร่างหน้าตัดของตงเหล็ก

คุณสมบัติและขนาดของตงเหล็กดูได้จากบัตรสะพาน
รูปที่ 5.2 รูปหน้าตัดของตงเหล็ก

b

d tw tf

ุ
คานเหล็กหรือตงเหล็กกำหนดชื่อโดยใช้ความลึก,รูปร่างและน้ำหนักเป็นปอนด์ต่อฟต ดัง เช่น 14
WF 34
