ก-2

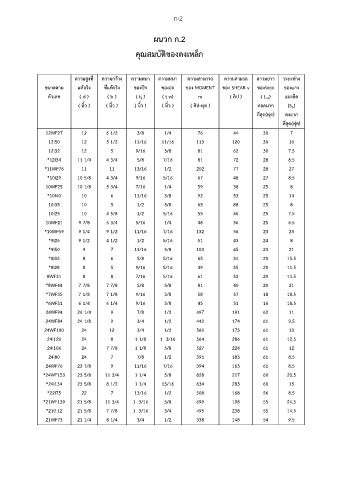

ผนวก ก.2

คุณสมบัติของตงเหล็ก

ความสูงที่ ความกว้าง ความหนา ความหนา ความสามารถ ความสามรถ ความยาว ระยะห่าง
ขนาดตาม แท้จริง ที่แท้จริง ของปีก ของอก ของ MOMENT ของ SHEAR v ของระยะ ของแกง
ตัวเลข ( d ) ( b ) ( t f ) ( t w) m ( คิป ) ( L m) แนงยึด
( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( นิ้ว ) ( คิป-ฟุต ) ทอดมาก (S b)
ที่สุด(ฟุต) ตงมาก
ที่สุด(ฟุต)
12WF27 12 6 1/2 3/8 1/4 76 44 30 7
12I50 12 5 1/2 11/16 11/16 113 120 30 10
12I32 12 5 9/16 3/8 81 62 30 7.5
*12I34 11 1/4 4 3/4 5/8 7/16 81 72 28 8.5
*11WF76 11 11 13/16 1/2 202 77 28 27
*10I29 10 5/8 4 3/4 9/16 5/16 67 48 27 8.5
10WF25 10 1/8 5 3/4 7/16 1/4 59 38 25 8
*10I40 10 6 11/16 3/8 92 53 25 14
10I35 10 5 1/2 5/8 65 88 25 8
10I25 10 4 5/8 1/2 5/16 55 46 25 7.5
10WF21 9 7/8 5 3/4 5/16 1/4 48 36 25 6.5
*10WF59 9 1/4 9 1/2 11/16 7/16 132 56 23 23
*9I25 9 1/2 4 1/2 1/2 5/16 51 43 24 8
*9I50 9 7 13/16 3/8 103 45 23 21
*8I35 8 6 5/8 5/16 65 34 20 15.5
*8I28 8 5 9/16 5/16 49 35 20 11.5
8WF31 8 8 7/16 5/16 61 33 20 14.5
*8WF44 7 7/8 7 7/8 5/8 3/8 81 40 20 21
*7WF35 7 1/8 7 1/8 9/16 3/8 58 37 18 18.5
*6WF31 6 1/4 6 1/4 9/16 3/8 45 31 16 18.5
24WF94 24 1/4 9 7/8 1/2 497 191 62 11
24WF84 24 1/8 9 3/4 1/2 442 174 61 9.5
24WF100 24 12 3/4 1/2 560 173 61 13
24I120 24 8 1 1/8 1 3/16 564 286 61 12.5
24I106 24 7 7/8 1 1/8 5/8 527 224 61 12
24I80 24 7 7/8 1/2 391 183 61 8.5
24WF76 23 7/8 9 11/16 7/16 394 163 61 8.5
*24WF153 23 5/8 11 3/4 1 1/4 5/8 828 217 60 20.5
*24I134 23 5/8 8 1/2 1 1/4 13/16 634 283 60 15
*22I75 22 7 13/16 1/2 308 168 56 8.5
*21WF139 21 5/8 11 3/4 1 3/16 5/8 699 198 55 24.5
*21I112 21 5/8 7 7/8 1 3/16 3/4 495 238 55 14.5
21WF73 21 1/4 8 1/4 3/4 1/2 338 148 54 9.5
