ก - 9

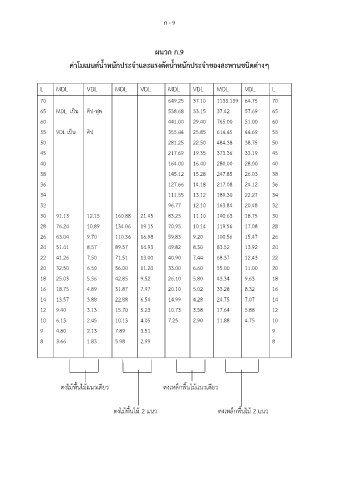

ผนวก ก.9

ค่าโมเมนต์น้ำหนักประจำและแรงตัดน้ำหนักประจำของสะพานชนิดต่างๆ

L MDL VDL MDL VDL MDL VDL MDL VDL L

70 649.25 37.10 1133.139 64.75 70
65 MDL เป็น คิป-ฟุต 538.68 33.15 37.42 57.69 65

60 441.00 29.40 765.00 51.00 60
55 VDL เป็น คิป 355.44 25.85 614.45 44.69 55
50 281.25 22.50 484.38 38.75 50
45 217.69 19.35 373.36 33.19 45

40 164.00 16.40 280.00 28.00 40
38 145.12 15.28 247.85 26.03 38
36 127.66 14.18 217.08 24.12 36

34 111.55 13.12 189.30 22.27 34
32 96.77 12.10 163.84 20.48 32
30 91.13 12.15 160.88 21.45 83.25 11.10 140.63 18.75 30
28 76.24 10.89 134.06 19.15 70.95 10.14 119.56 17.08 28

26 63.04 9.70 110.36 16.98 59.83 9.20 100.56 15.47 26
24 51.41 8.57 89.57 14.93 49.82 8.30 83.52 13.92 24
22 41.26 7.50 71.51 13.00 40.90 7.44 68.37 12.43 22

20 32.50 6.50 56.00 11.20 33.00 6.60 55.00 11.00 20
18 25.03 5.56 42.85 9.52 26.10 5.80 43.34 9.63 18
16 18.75 4.89 31.87 7.97 20.10 5.02 33.28 8.32 16

14 13.57 3.88 22.88 6.54 14.99 4.28 24.75 7.07 14
12 9.40 3.13 15.70 5.23 10.73 3.58 17.64 5.88 12
10 6.13 2.45 10.13 4.05 7.25 2.90 11.88 4.75 10

9 4.80 2.13 7.89 3.51 9
8 3.66 1.83 5.98 2.99 8

ตงไม้พื้นไม้แนวเดียว ตงเหล็กพื้นไม้แนวเดียว

ตงไม้พื้นไม้ 2 แนว ตงเหล็กพื้นไม้ 2 แนว
