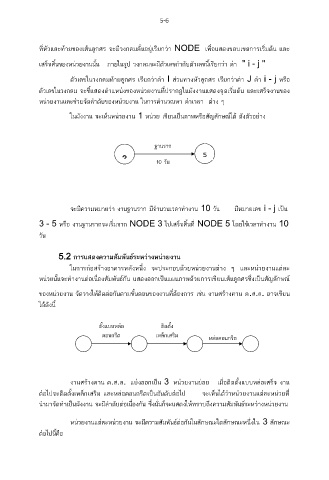

5-6
้
ื่
ที่หัวและท้ายของเสนลูกศร จะมีวงกลมคั่นอยู่เรียกว่า NODE เพอแสดงขอบเขตการเริ่มต้น และ
เสร็จสิ้นของหน่วยงานนั้น ภายในรูป วงกลมจะมีตัวเลขก ากับตัวเลขนี้เรียกว่า ค่า " i - j "
ตัวเลขในวงกลมท้ายลูกศร เรียกว่าค่า I สวนทางหัวลูกศร เรียกว่าค่า J ค่า i - j หรือ
่
่
ตัวเลขในวงกลม จะชี้แสดงต าแหนงของหนวยงานที่ปรากฏในผังงานแสดงจุดเริ่มต้น และเสร็จงานของ
่
หน่วยงานและช่วยจัดล าดับของหน่วยงาน ในการค านวณหา ค่าเวลา ต่าง ๆ
ในผังงาน จะเห็นหน่วยงาน 1 หน่วย เขียนเป็นภาพหรือสัญลักษณ์ได้ ดังตัวอย่าง
ฐานราก
3 10 วัน 5
จะมีความหมายว่า งานฐานราก มีจ านวนเวลาท างาน 10 วัน มีหมายเลข i - j เป็น
3 - 5 หรือ งานฐานรากจะเริ่มจาก NODE 3 ไปเสร็จสิ้นที่ NODE 5 โดยใช้เวลาท างาน 10
วัน
5.2 การแสดงความสัมพันธ์ระหว่างหน่วยงาน
ในการก่อสร้างอาคารหลังหนง จะประกอบด้วยหนวยงานต่าง ๆ และหนวยงานแต่ละ
ึ่
่
่
ั
ั
หน่วยนั้นจะท างานต่อเนองสมพนธ์กัน แสดงออกเป็นแผนภาพด้วยการเขียนเสนลูกศรซงเป็นสญลักษณ์
ื่
ึ่
ั
้
ของหน่วยงาน จัดวางให้ติดต่อกันตามขั้นตอนของงานที่ต้องการ เช่น งานสร้างคาน ค.ส.ล. อาจเขียน
ได้ดังนี้
ตั้งแบบหล่อ ติดตั้ง
คอนกรีต เหล็กเสริม หล่อคอนกรีต
งานสร้างคาน ค.ส.ล. แบ่งออกเป็น 3 หนวยงานย่อย เมื่อติดตั้งแบบหล่อเสร็จ งาน
่
่
่
ั
ต่อไปจะติดตั้งเหล็กเสริม และหล่อคอนกรีตเป็นอนดับต่อไป จะเห็นได้ว่าหนวยงานแต่ละหนวยที่
น ามาจัดท าเป็นผังงาน จะมีล าดับต่อเนื่องกัน ซึ่งนั่นก็จะแสดงให้ทราบถึงความสัมพันธ์ระหว่างหน่วยงาน
หน่วยงานแต่ละหน่วยงาน จะมีความสัมพันธ์ต่อกันในลักษณะใดลักษณะหนงใน 3 ลักษณะ
ึ่
ต่อไปนี้คือ
