5-4
สาหรับการศึกษา จะขอกล่าวถงเฉพาะ CPM.ระบบ Arrow Diagram เพยง
ึ
ี
ิ
ี้
ื่
ั
ี
ุ
่
อย่างเดียว เพอมิให้เกิดความสบสนในขั้นต้น อกทั้งระบบนเป็นระบบที่นยมใช้กันมากที่สด เพราะอาน
เข้าใจได้ง่าย

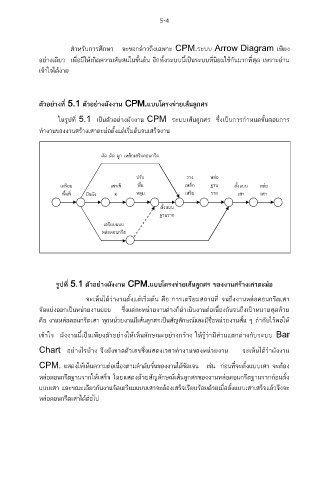

ตัวอย่างที่ 5.1 ตัวอย่างผังงาน CPM.แบบโครงข่ายเส้นลูกศร
ในรูปที่ 5.1 เป็นตัวอย่างผังงาน CPM ระบบเสนลูกศร ซงเป็นการก าหนดขั้นตอนการ
ึ่
้
ท างานของงานสร้างเสาตะม่อตั้งแต่เริ่มต้นจนเสร็จงาน
ตัด ดด ผูก เหล็กเสริมคอนกรีต
ั
ปรับ วาง หล่อ
พื้น
เตรียม ปักผัง เสาเข ็ หลุม เหล็ก ฐาน ตั้งแบบ หล่อ
เสริม
ราก
เสา
ม
เสา
พื้นที่
พท. ตั้งแบบ
ฐานราก
เตรียบแบบ
หล่อคอนกรีต
รูปที่ 5.1 ตัวอย่างผังงาน CPM.แบบโครงข่ายเส้นลูกศร ของงานสร้างเสาตะม่อ
จะเห็นได้ว่างานตั้งแต่เริ่มต้น คือ การเตรียมสถานที่ จนถงงานหล่อคอนกรีตเสา
ึ
ิ
ึ
ื่
จัดแบ่งออกเป็นหน่วยงานย่อย ซึ่งแต่ละหน่วยงานต่างก็ด าเนนงานต่อเนองกันจนถงเป้าหมายสดท้าย
ุ
คือ งานหล่อคอนกรีตเสา ทุกหน่วยงานมีเส้นลูกศรเป็นสัญลักษณ์และมีชื่อหน่วยงานสน ๆ ก ากับไว้พอให้
ั้
เข้าใจ ผังงานนเป็นเพยงตัวอย่างให้เห็นลักษณะอย่างกว้าง ให้รู้ว่ามีสวนแตกต่างกับระบบ Bar
่
ี
ี้
่
ึ่
Chart อย่างไรบ้าง จึงยังขาดตัวเลขซงแสดงเวลาท างานของหนวยงาน จะเห็นได้ว่าผังงาน
CPM. แสดงให้เห็นความต่อเนื่องตามล าดับขั้นของงานได้ชัดเจน เช่น ก่อนที่จะตั้งแบบเสา จะต้อง
หล่อคอนกรีตฐานรากให้เสร็จ โดยแสดงด้วยสญลักษณ์เสนลูกศรของงานหล่อคอนกรีตฐานรากก่อนตั้ง
ั
้
แบบเสา และขณะเดียวกันงานจัดเตรียมแบบเสาจะต้องเสร็จเรียบร้อยด้วยเมื่อตั้งแบบเสาเสร็จแล้วจึงจะ
หล่อคอนกรีตเสาได้ต่อไป
