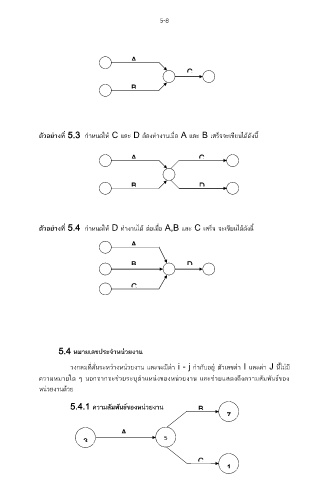

ตัวอย่างที่ 5.3 ก าหนดให้ C และ D ต้องท างานเมื่อ A และ B เสร็จจะเขียนได้ดังนี้
A C
B D
ตัวอย่างที่ 5.4 ก าหนดให้ D ท างานได้ ต่อเมื่อ A,B และ C เสร็จ จะเขียนได้ดังนี้
A
B D
C
5.4 หมายเลขประจ าหน่วยงาน
วงกลมที่คั่นระหว่างหนวยงาน และจะมีค่า i - j ก ากับอยู่ ตัวเลขค่า I และค่า J นไม่มี
่
ี้
ั
ั
่
ึ
ความหมายใด ๆ นอกจากจะช่วยระบุต าแหนงของหนวยงาน และช่วยแสดงถงความสมพนธ์ของ
่
หน่วยงานด้วย
5.4.1 ความสัมพันธ์ของหน่วยงาน B
7
A
3 5
C
1
