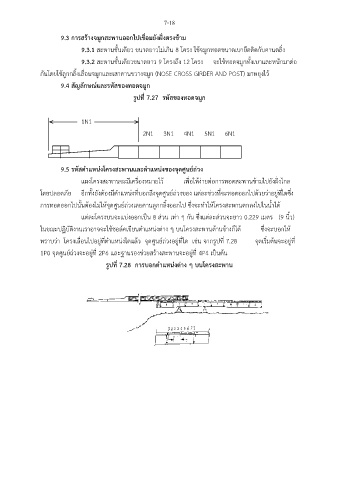

7-18

9.3 การสร้างจมูกสะพานออกไปเชื่อมยังฝั่งตรงข้าม

9.3.1 สะพานชั้นเดียว ขนาดยาวไม่เกิน 8 โครง ใช้จมูกทอดขนาดเบายึดติดกับคานตลิ่ง
9.3.2 สะพานชั้นเดียวขนาดยาว 9 โครงถึง 12 โครง จะใช้ทอดจมูกทั้งเบาและหนักมาต่อ

กันโดยใช้ลูกกลิ้งเลื่อนจมูกและเสาคานขวางจมูก (NOSE CROSS GIRDER AND POST) มาพยุงไว้

9.4 สัญลักษณ์และรหัสของทอดจมูก
รูปที่ 7.27 รหัสของทอดจมูก

1N1
2N1 3N1 4N1 5N1 6N1

9.5 รหัสตำแหน่งโครงสะพานและตำแหน่งของจุดศูนย์ถ่วง
แผงโครงสะพานจะมีเครื่องหมายไว้ เพื่อให้ง่ายต่อการทอดสะพานข้ามไปยังฝั่งไกล

โดยปลอดภัย อีกทั้งยังต้องมีตำแหน่งที่บอกถึงจุดศูนย์ถ่วงของ แต่ละช่วงที่จะทอดออกไปด้วยว่าอยู่ที่ใดซึ่ง

การทอดออกไปนั้นต้องไม่ให้จุดศูนย์ถ่วงเลยคานลูกกลิ้งออกไป ซึ่งจะทำให้โครงสะพานตกลงไปในน้ำได้
แต่ละโครงบนจะแบ่งออกเป็น 8 ส่วน เท่า ๆ กัน ซึ่งแต่ละส่วนจะยาว 0.229 เมตร (9 นิ้ว)

ในขณะปฏิบัติงานเราอาจจะใช้ชอล์คเขียนตำแหน่งต่าง ๆ บนโครงสะพานด้านข้างก็ได้ ซึ่งจะบอกให้

ทราบว่า โครงเลื่อนไปอยู่ที่ตำแหน่งใดแล้ว จุดศูนย์ถ่วงอยู่ที่ใด เช่น จากรูปที่ 7.28 จุดเริ่มต้นจะอยู่ที่
1P0 จุดศูนย์ถ่วงจะอยู่ที่ 2P6 และฐานรองช่วยสร้างสะพานจะอยู่ที่ 4P4 เป็นต้น

รูปที่ 7.28 การบอกตำแหน่งต่าง ๆ บนโครงสะพาน
