Page 91 - สะพานเครื่องหนุนมั่น

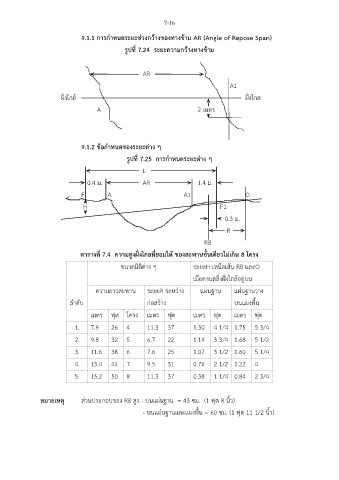

7-16

9.1.1 การกำหนดระยะช่วงกว้างของทางข้าม AR (Angle of Repose Span)

รูปที่ 7.24 ระยะความกว้างทางข้าม

AR

A1
ฝั่งใกล้ ฝั่งไกล

A 2 เมตร

9.1.2 ข้อกำหนดของระยะต่าง ๆ
รูปที่ 7.25 การกำหนดระยะต่าง ๆ

L

0.4 ม. AR 1.4 ม.

F A A1 O
H F1

0.3 ม.
R

RB

ตารางที่ 7.4 ความสูงฝั่งไกลที่ยอมให้ ของสะพานชั้นเดียวไม่เกิน 8 โครง
ขนาดมิติต่าง ๆ ระยะH เหนือเส้น RB และO

เมื่อคานตลิ่งฝั่งใกล้อยู่บน

ความยาวสะพาน ระยะR ระหว่าง แผ่นฐาน แผ่นฐานวาง
ลำดับ ก่อสร้าง บนแผงพื้น

เมตร ฟุต โครง เมตร ฟุต เมตร ฟุต เมตร ฟุต

1. 7.9 26 4 11.3 37 1.30 4 1/4 1.75 5 3/4
2. 9.8 32 5 6.7 22 1.14 3 3/4 1.68 5 1/2

3. 11.6 38 6 7.6 25 1.07 3 1/2 1.60 5 1/4

4. 13.4 44 7 9.5 31 0.76 2 1/2 1.22 4
5. 15.2 50 8 11.3 37 0.38 1 1/4 0.84 2 3/4

หมายเหตุ ส่วนประกอบของ RB สูง - บนแผ่นฐาน = 43 ซม. (1 ฟุต 8 นิ้ว)
- บนแผ่นฐานและแผงพื้น = 60 ซม. (1 ฟุต 11 1/2 นิ้ว)
