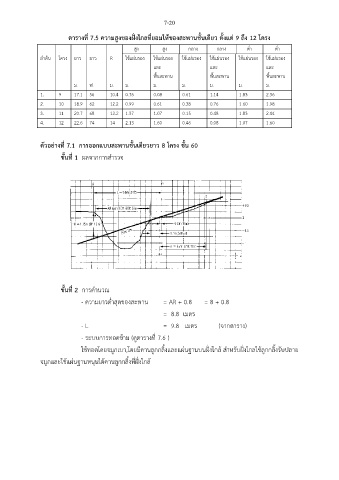

7-20

ตารางที่ 7.5 ความสูงของฝั่งไกลที่ยอมให้ของสะพานชั้นเดียว ตั้งแต่ 9 ถึง 12 โครง

สูง สูง กลาง กลาง ต่ำ ต่ำ
ลำดับ โครง ยาว ยาว R ใช้แผ่นรอง ใช้แผ่นรอง ใช้แผ่นรอง ใช้แผ่นรอง ใช้แผ่นรอง ใช้แผ่นรอง
และ และ และ
พื้นสะพาน พื้นสะพาน พื้นสะพาน
ม. ฟ. ม. ม. ม. ม. ม. ม. ม.
1. 9 17.1 56 10.4 0.76 0.08 0.61 1.14 1.83 2.36
2. 10 18.9 62 12.2 0.99 0.61 0.38 0.76 1.60 1.98
3. 11 20.7 68 12.2 1.37 1.07 0.15 0.48 1.83 2.44
4. 12 22.6 74 14 2.13 1.60 0.46 0.08 1.07 1.60

ตัวอย่างที่ 7.1 การออกแบบสะพานชั้นเดียวยาว 8 โครง ชั้น 60
ขั้นที่ 1 ผลจากการสำรวจ

ขั้นที่ 2 การคำนวณ

- ความยาวต่ำสุดของสะพาน = AR + 0.8 = 8 + 0.8

= 8.8 เมตร
- L = 9.8 เมตร (จากตาราง)

- ระบบการทอดข้าม (ดูตารางที่ 7.6 )

ใช้ทอดโดยจมูกเบา,โดยมีคานลูกกลิ้งและแผ่นฐานบนฝั่งใกล้ สำหรับฝั่งไกลใช้ลูกกลิ้งรับปลาย
จมูกและใช้แผ่นฐานหนุนใต้คานลูกกลิ้งที่ฝั่งใกล้
