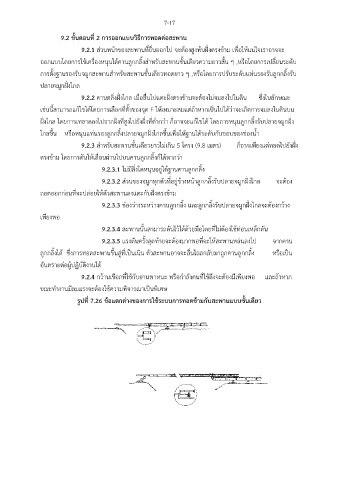

7-17

9.2 ขั้นตอนที่ 2 การออกแบบวิธีการทอดต่อสะพาน

9.2.1 ส่วนหน้าของสะพานที่ยื่นออกไป จะต้องสูงพ้นฝั่งตรงข้าม เพื่อให้แน่ใจเราอาจจะ
ออกแบบโดยการใช้เครื่องหนุนใต้คานลูกกลิ้งสำหรับสะพานชั้นเดียวความยาวสั้น ๆ ,หรือโดยการเปลี่ยนระดับ

การตั้งฐานรองรับจมูกสะพานสำหรับสะพานชั้นเดียวทอดยาว ๆ ,หรือโดยการปรับระดับแท่นรองรับลูกกลิ้งรับ

ปลายจมูกฝั่งไกล
9.2.2 คานตลิ่งฝั่งไกล เมื่อยื่นไปแตะฝั่งตรงข้ามจะต้องไม่จมลงไปในดิน ซึ่งในลักษณะ

เช่นนี้สามารถแก้ไขได้โดยการเลือกที่ตั้งของจุด F ให้เหมาะสมแต่ถ้าหากเป็นไปได้ว่าจะเกิดการจมลงในดินบน

้
ฝั่งไกล โดยการเทลาดลงไปจากฝั่งที่สูงไปยังฝั่งที่ต่ำกว่า ก็อาจจะแกไขได้ โดยการหนุนลูกกลิ้งรับปลายจมูกฝั่ง
ื่
ไกลขึ้น หรือหนุนแท่นรองลูกกลิ้งปลายจมูกฝั่งไกลขึ้นเพอให้ฐานได้ระดับกับขอบของช่องน้ำ
9.2.3 สำหรับสะพานชั้นเดียวยาวไม่เกิน 5 โครง (9.8 เมตร) ก็อาจเพียงแต่ทอดไปยังฝั่ง
ตรงข้าม โดยการดันให้เลื่อนผ่านไปบนคานลูกกลิ้งก็ได้หากว่า

9.2.3.1 ไม่มีสิ่งใดหนุนอยู่ใต้ฐานคานลูกกลิ้ง
9.2.3.2 ส่วนของจมูกทุกตัวที่อยู่ข้างหน้าลูกกลิ้งรับปลายจมูกฝั่งไกล จะต้อง

่
ถอดออกกอนที่จะปล่อยให้ตัวสะพานลงแตะกับฝั่งตรงข้าม
9.2.3.3 ช่องว่างระหว่างคานลูกกลิ้ง และลูกกลิ้งรับปลายจมูกฝั่งไกลจะต้องกว้าง
เพียงพอ

9.2.3.4 สะพานนั้นสามารถดันไว้ได้ด้วยมือโดยที่ไม่ต้องใช้ท่อนเหล็กดัน

9.2.3.5 แรงดันครั้งสุดท้ายจะต้องมากพอที่จะให้สะพานหล่นลงไป จากคาน
ลูกกลิ้งได้ ซึ่งการทอดสะพานขึ้นสู่ที่เป็นเนิน ตัวสะพานอาจจะลื่นไถลกลับมาถกคานลูกกลิ้ง หรือเป็น
ู
อันตรายต่อผู้ปฏิบัติงานได้

ี่
9.2.4 กว้านเชือกทใช้กับยานพาหนะ หรือกำลังคนที่ใช้ดึงจะต้องมีเพียงพอ และถ้าหาก
ขณะทำงานมีลมแรงจะต้องใช้ความพิจารณาเป็นพเศษ
ิ
รูปที่ 7.26 ข้อแตกต่างของการใช้ระบบการทอดข้ามกับสะพานแบบชั้นเดียว
