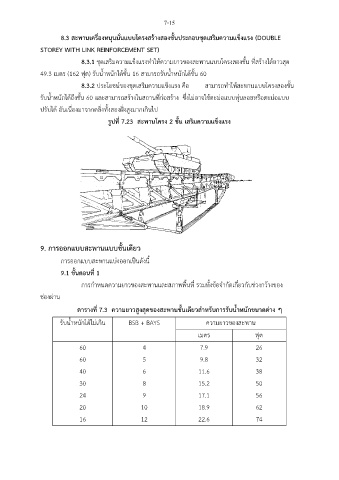

7-15
8.3 สะพานเครื่องหนุนมั่นแบบโครงสร้างสองชั้นประกอบชุดเสริมความแข็งแรง (DOUBLE
STOREY WITH LINK REINFORCEMENT SET)
8.3.1 ชุดเสริมความแข็งแรงทำให้ความยาวของสะพานแบบโครงสองชั้น ที่สร้างได้ยาวสุด
49.3 เมตร (162 ฟุต) รับน้ำหนักได้ชั้น 16 สามารถรับน้ำหนักได้ชั้น 60
8.3.2 ประโยชน์ของชุดเสริมความแข็งแรง คือ สามารถทำให้สะพานแบบโครงสองชั้น
่
รับน้ำหนักได้ถึงชั้น 60 และสามารถสร้างในสถานที่กอสร้าง ซึ่งไม่อาจใช้ตะม่อแบบทุ่นลอยหรือตะม่อแบบ
ปรับได้ อันเนื่องมาจากตลิ่งทั้งสองฝั่งสูงมากเกินไป
รูปที่ 7.23 สะพานโครง 2 ชั้น เสริมความแข็งแรง
9. การออกแบบสะพานแบบชั้นเดียว
การออกแบบสะพานแบ่งออกเป็นดังนี้
9.1 ขั้นตอนที่ 1
การกำหนดความยาวของสะพานและสภาพพื้นที่ รวมทั้งข้อจำกัดเกี่ยวกับช่วงกว้างของ
ช่องผ่าน
ตารางที่ 7.3 ความยาวสูงสุดของสะพานชั้นเดียวสำหรับการรับน้ำหนักขนาดต่าง ๆ
รับน้ำหนักได้ไม่เกิน BSB + BAYS ความยาวของสะพาน
เมตร ฟุต
60 4 7.9 26
60 5 9.8 32
40 6 11.6 38
30 8 15.2 50
24 9 17.1 56
20 10 18.9 62
16 12 22.6 74
