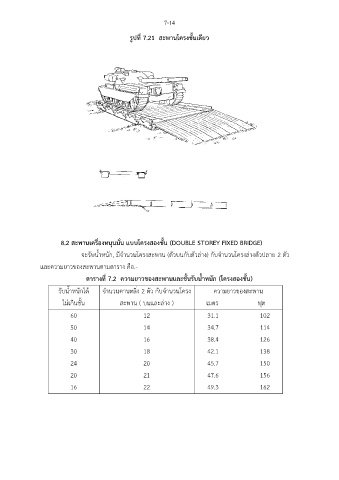

รูปที่ 7.21 สะพานโครงชั้นเดียว
8.2 สะพานเครื่องหนุนมั่น แบบโครงสองชั้น (DOUBLE STOREY FIXED BRIDGE)
จะรับน้ำหนัก, มีจำนวนโครงสะพาน (ตัวบนกับตัวล่าง) กับจำนวนโครงล่างตัวปลาย 2 ตัว
และความยาวของสะพานตามตาราง คือ.-
ตารางที่ 7.2 ความยาวของสะพานและชั้นรับน้ำหนัก (โครงสองชั้น)
รับน้ำหนักได้ จำนวนคานตลิ่ง 2 ตัว กับจำนวนโครง ความยาวของสะพาน
ไม่เกินชั้น สะพาน ( บนและล่าง ) เมตร ฟุต
60 12 31.1 102
50 14 34.7 114
40 16 38.4 126
30 18 42.1 138
24 20 45.7 150
20 21 47.6 156
16 22 49.3 162
