7-9

6.5 ลูกกลิ้งสงทอดจมูก (LAUNCHING NOSE, ROLLER)
่
กว้าง 17.8 ซม. ยาว 63.5 เมตร
สูง 85.7 ซม. หนัก 28 กก. ( 62 ปอนด์)

6.6 ฐานลูกกลิ้งรับทอดจมูก (LANDING ROLLER PEDESTAL ADJUSTABLE)

หนัก 97 กก. (215 ปอนด์)
6.7 ลูกกลิ้งรับทอดจมูก (LANDING ROLLER)

หนัก 28 กก. (61 ปอนด์)

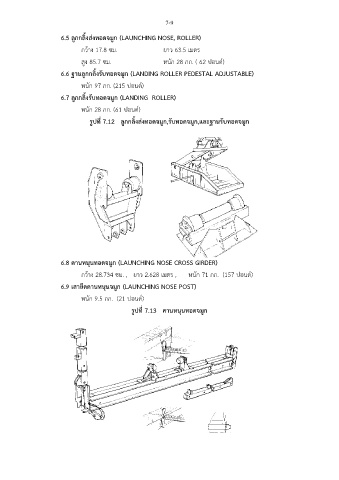

รูปที่ 7.12 ลูกกลิ้งส่งทอดจมูก,รับทอดจมูก,และฐานรับทอดจมูก

6.8 คานหนุนทอดจมูก (LAUNCHING NOSE CROSS GIRDER)

กว้าง 28.734 ซม. , ยาว 2.628 เมตร , หนัก 71 กก. (157 ปอนด์)

6.9 เสายึดคานหนุนจมูก (LAUNCHING NOSE POST)
หนัก 9.5 กก. (21 ปอนด์)

รูปที่ 7.13 คานหนุนทอดจมูก
