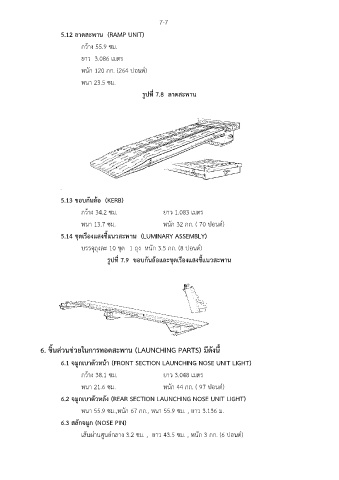

7-7
5.12 ลาดสะพาน (RAMP UNIT)

กว้าง 55.9 ซม.

ยาว 3.086 เมตร
หนัก 120 กก. (264 ปอนด์)

หนา 23.5 ซม.

รูปที่ 7.8 ลาดสะพาน

5.13 ขอบกันล้อ (KERB)
กว้าง 34.2 ซม. ยาว 1.083 เมตร

หนา 13.7 ซม. หนัก 32 กก. ( 70 ปอนด์)

5.14 ชุดเรืองแสงชี้แนวสะพาน (LUMINARY ASSEMBLY)
บรรจุถุงละ 10 ชุด 1 ถุง หนัก 3.5 กก. (8 ปอนด์)

รูปที่ 7.9 ขอบกันล้อและชุดเรืองแสงชี้แนวสะพาน

6. ชิ้นส่วนช่วยในการทอดสะพาน (LAUNCHING PARTS) มีดังนี้

6.1 จมูกเบาตัวหน้า (FRONT SECTION LAUNCHING NOSE UNIT LIGHT)

กว้าง 38.1 ซม. ยาว 3.048 เมตร

หนา 21.6 ซม. หนัก 44 กก. ( 97 ปอนด์)
6.2 จมูกเบาตัวหลัง (REAR SECTION LAUNCHING NOSE UNIT LIGHT)

หนา 55.9 ซม.,หนัก 67 กก., หนา 55.9 ซม. , ยาว 3.136 ม.
6.3 สลักจมูก (NOSE PIN)

เส้นผ่านศูนย์กลาง 3.2 ซม. , ยาว 43.5 ซม. , หนัก 3 กก. (6 ปอนด์)
