7-3
4.2.3 ประกอบสร้าง เป็นสะพานเครื่องหนุนลอยแบบสองชั้น รับน้ำหนักได้ ชั้น 70

ยาว 150 เมตร จำนวน 1 สะพาน และสะพานเครื่องหนุนมั่นพร้อมชุดเสริมความแข็งแรง ชั้น 60

ยาว 49.4 เมตร จำนวน 1 สะพาน และแพส่งข้ามลำน้ำ ขับเคลื่อนด้วยตัวเอง ชั้น 60 จำนวน 1 แพ ได้ใน
เวลาเดียวกัน หรือ

4.2.4 ประกอบสร้าง เป็นสะพานเครื่องหนุนลอยแบบสองชั้นรับน้ำหนักได้ชั้น 70 ยาว

132 เมตร จำนวน1สะพาน และสะพานเครื่องหนุนมั่นพร้อมชุดเสริมความแข็งแรงชั้น 60 ยาว 49.4 เมตร
จำนวน 1 สะพาน และแพส่งข้ามลำน้ำ ขับเคลื่อนด้วยตัวเอง ชั้น 60 จำนวน 1 แพ ได้ในเวลาเดียวกัน หรือ

4.2.5 ประกอบแพส่งข้ามลำน้ำ ขับเคลื่อนด้วยตัวเอง ชั้น 60 จำนวน 3 แพ และสะพาน
เครื่องหนุนมั่น ชั้น 60 ความยาวทุกระดับไม่เกิน 49.4 เมตร จำนวน 2 สะพานได้ในเวลาเดียวกัน

5. ชิ้นส่วนหลักของสะพานโครงแผงขนาดกลาง (M.G.B.)

5.1 โครงบน (TOP PANEL)

กว้าง 64.7 ซม.
ยาว (ส่วนบน) 1.829 เมตร

หนัก 175 กก. (385 ปอนด์)
สูง 54.3 ซม.

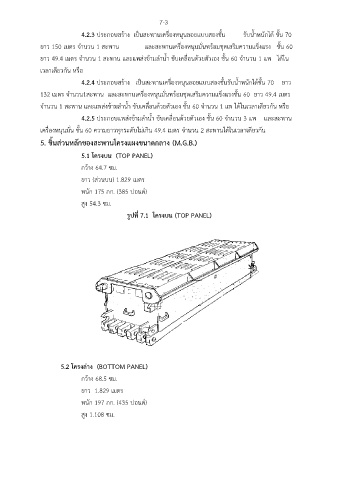

รูปที่ 7.1 โครงบน (TOP PANEL)

5.2 โครงล่าง (BOTTOM PANEL)

กว้าง 68.5 ซม.
ยาว 1.829 เมตร

หนัก 197 กก. (435 ปอนด์)

สูง 1.108 ซม.
