7-11

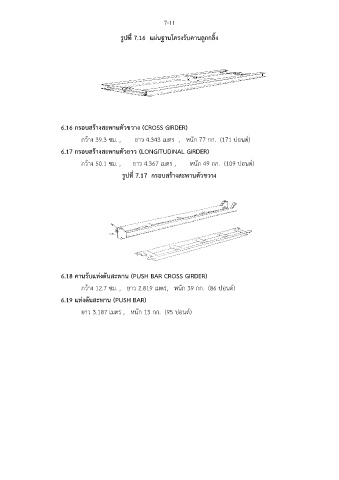

รูปที่ 7.16 แผ่นฐานโครงรับคานลูกกลิ้ง
6.16 กรอบสร้างสะพานตัวขวาง (CROSS GIRDER)
กว้าง 39.3 ซม. , ยาว 4.343 เมตร , หนัก 77 กก. (171 ปอนด์)
6.17 กรอบสร้างสะพานตัวยาว (LONGITUDINAL GIRDER)
กว้าง 50.1 ซม. , ยาว 4.367 เมตร , หนัก 49 กก. (109 ปอนด์)
รูปที่ 7.17 กรอบสร้างสะพานตัวขวาง
6.18 คานรับแท่งดันสะพาน (PUSH BAR CROSS GIRDER)
กว้าง 12.7 ซม. , ยาว 2.819 เมตร, หนัก 39 กก. (86 ปอนด์)
6.19 แท่งดันสะพาน (PUSH BAR)
ยาว 3.187 เมตร , หนัก 13 กก. (95 ปอนด์)
