7-13

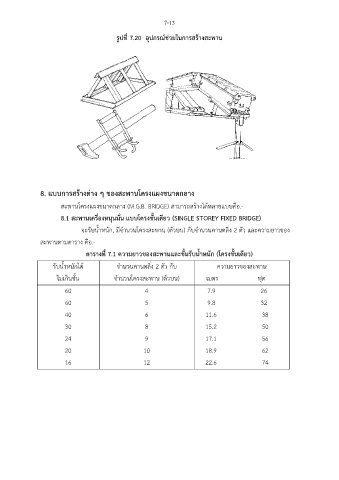

รูปที่ 7.20 อุปกรณ์ช่วยในการสร้างสะพาน
8. แบบการสร้างต่าง ๆ ของสะพานโครงแผงขนาดกลาง
สะพานโครงแผงขนาดกลาง (M.G.B. BRIDGE) สามารถสร้างได้หลายแบบคือ.-
8.1 สะพานเครื่องหนุนมั่น แบบโครงชั้นเดียว (SINGLE STOREY FIXED BRIDGE)
จะรับน้ำหนัก, มีจำนวนโครงสะพาน (ตัวบน) กับจำนวนคานตลิ่ง 2 ตัว และความยาวของ
สะพานตามตาราง คือ.-
ตารางที่ 7.1 ความยาวของสะพานและชั้นรับน้ำหนัก (โครงชั้นเดียว)
รับน้ำหนักได้ จำนวนคานตลิ่ง 2 ตัว กับ ความยาวของสะพาน
ไม่เกินชั้น จำนวนโครงสะพาน (ตัวบน) เมตร ฟุต
60 4 7.9 26
60 5 9.8 32
40 6 11.6 38
30 8 15.2 50
24 9 17.1 56
20 10 18.9 62
16 12 22.6 74
