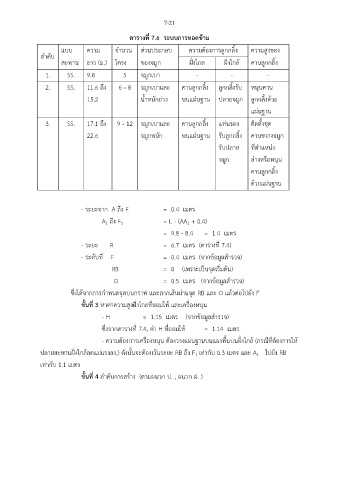

7-21

ตารางที่ 7.6 ระบบการทอดข้าม

แบบ ความ จำนวน ส่วนประกอบ ความต้องการลูกกลิ้ง ความสูงของ
ลำดับ
สะพาน ยาว (ม.) โครง ของจมูก ฝั่งไกล ฝั่งใกล้ คานลูกกลิ้ง

1. SS. 9.8 5 จมูกเบา - - -

2. SS. 11.6 ถึง 6 - 8 จมูกเบาและ คานลูกกลิ้ง ลูกกลิ้งรับ หนุนคาน

15.2 น้ำหนักถ่วง บนแผ่นฐาน ปลายจมูก ลูกกลิ้งด้วย
แผ่นฐาน

3. SS. 17.1 ถึง 9 - 12 จมูกเบาและ คานลูกกลิ้ง แท่นรอง ติดตั้งชุด
22.6 จมูกหนัก บนแผ่นฐาน รับลูกกลิ้ง คานขวางจมูก

รับปลาย ที่ตำแหน่ง

จมูก ล่างหรือหนุน
คานลูกกลิ้ง

ด้วยแผ่นฐาน

- ระยะจาก A ถึง F = 0.4 เมตร
A ถึง F = L - (AA + 0.4)
1
1
1
= 9.8 - 8.4 = 1.4 เมตร
- ระยะ R = 6.7 เมตร (ตารางที่ 7.4)

- ระดับที่ F = 0.4 เมตร (จากข้อมูลสำรวจ)

RB = 0 (เพราะเป็นจุดเริ่มต้น)
O = 0.5 เมตร (จากข้อมูลสำรวจ)

ซึ่งได้จากการกำหนดจุดบนกราฟ และลากเส้นผ่านจุด RB และ O แล้วต่อไปยัง F

ขั้นที่ 3 หาค่าความสูงฝั่งไกลที่ยอมให้ และเครื่องหนุน
- H = 1.15 เมตร (จากข้อมูลสำรวจ)

ซึ่งจากตารางที่ 7.4, ค่า H ที่ยอมให้ = 1.14 เมตร

- ความต้องการเครื่องหนุน ต้องวางแผ่นฐานบนแผงพื้นบนฝั่งใกล้ (กรณีที่ต้องการให้
ปลายสะพานฝั่งใกล้ลดแม่แรงลง,) ดังนั้นจะต้องเว้นระยะ RB ถึง F เท่ากับ 0.3 เมตร และ A ไปยัง RB
1
1
เท่ากับ 1.1 เมตร
ขั้นที่ 4 ลำดับการสร้าง (ตามผนวก ป. , ผนวก ฝ. )
