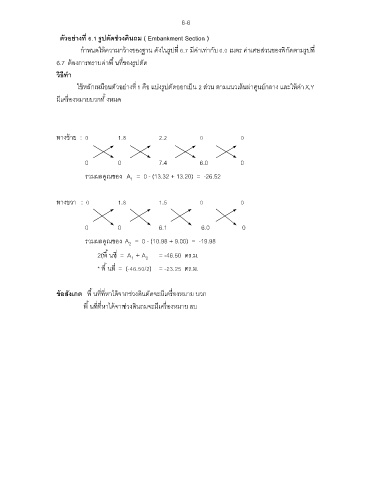

ตัวอย่างที 6.1 รูปตัดช่วงดินถม ( Embankment Section )

ี
้
กาหนดใหความกวางของฐาน ดังในรูปที 6.7 มค่าเท่ากับ 6.0 เมตร ค่าเศษส่วนของพิกัดตามรูปที
ํ
้

6.7 ตองการทราบค่าพื นทีของรูปตัด
้
ี
วิธทํา
์
็
ใช้หลักเหมือนตัวอย่างที 1 คอ แบ่งรูปตัดออกเปน 2 ส่วน ตามแนวเส้นผ่าศูนยกลาง และใหค่า X,Y
้
ื
ื

มีเครองหมายบวกทั งหมด

ทางซาย : 0 1.8 2.2 0 0
้
0 0 7.4 6.0 0

รวมผลคูณของ A = 0 - (13.32 + 13.20) = -26.52
1

ทางขวา : 0 1.8 1.5 0 0

0 0 6.1 6.0 0
รวมผลคูณของ A = 0 - (10.98 + 9.00) = -19.98
2

2(พื นที = A + A = -46.50 ตร.ม.
)

2
1
พื

* นที = (-46.50/2) = -23.25 ตร.ม.

้

ื

ขอสงเกต พื นทีทีหาไดจากช่วงดินตัดจะมีเครองหมาย บวก

ั
้

ื

้
พื นทีทีหาไดจากช่วงดินถมจะมีเครองหมาย ลบ
